Устройство смотровое полиэтиленовое (УСП)
Устройство смотровое пластмассовое применяется при строительстве волоконно-оптических линий передач в защитных пластмассовых трубах (ЗПТ).
УСП может применяться в качестве проходного, углового или разветвительного устройства. УСП устанавливается непосредственно на в грунт выше уровня грунтовых вод.

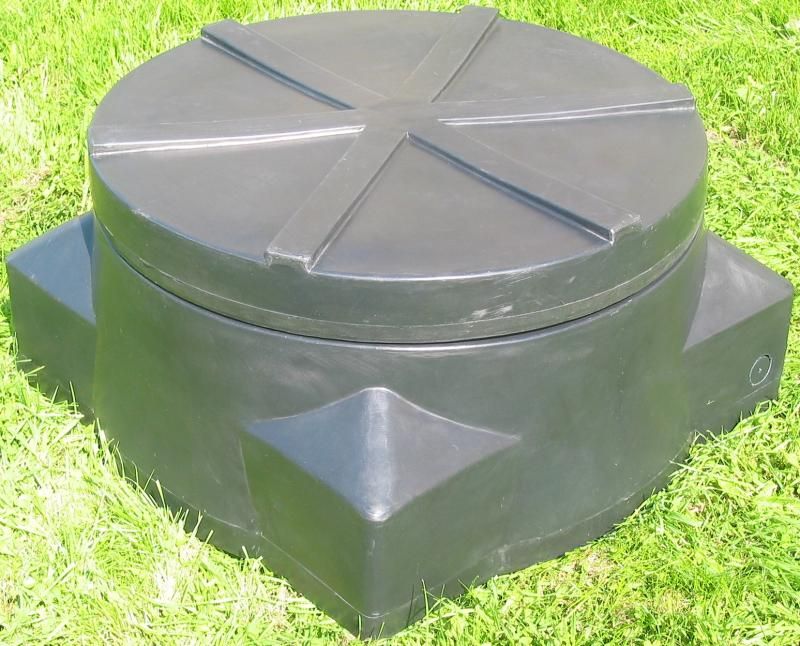

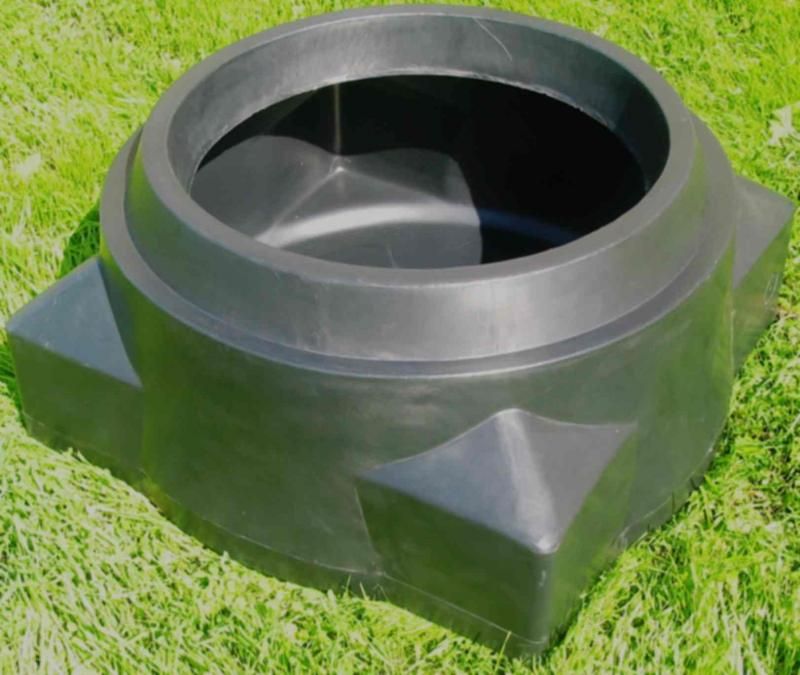

УСП состоит из полиэтиленового корпуса и полиэтиленовой крышки. Конструкция УСП (за счет обратного конуса корпуса)препятствует выталкиванию УСП из грунта при его выпучивании или подвижке. На боковой стенке крышки выполнены три отверстия для фиксирующих шурупов (саморезов).
Цвет корпуса – черный. Крышка может изготавливаться черного или оранжевого цвета. На крышке нанесено название и телефон предприятия-изготовителя.

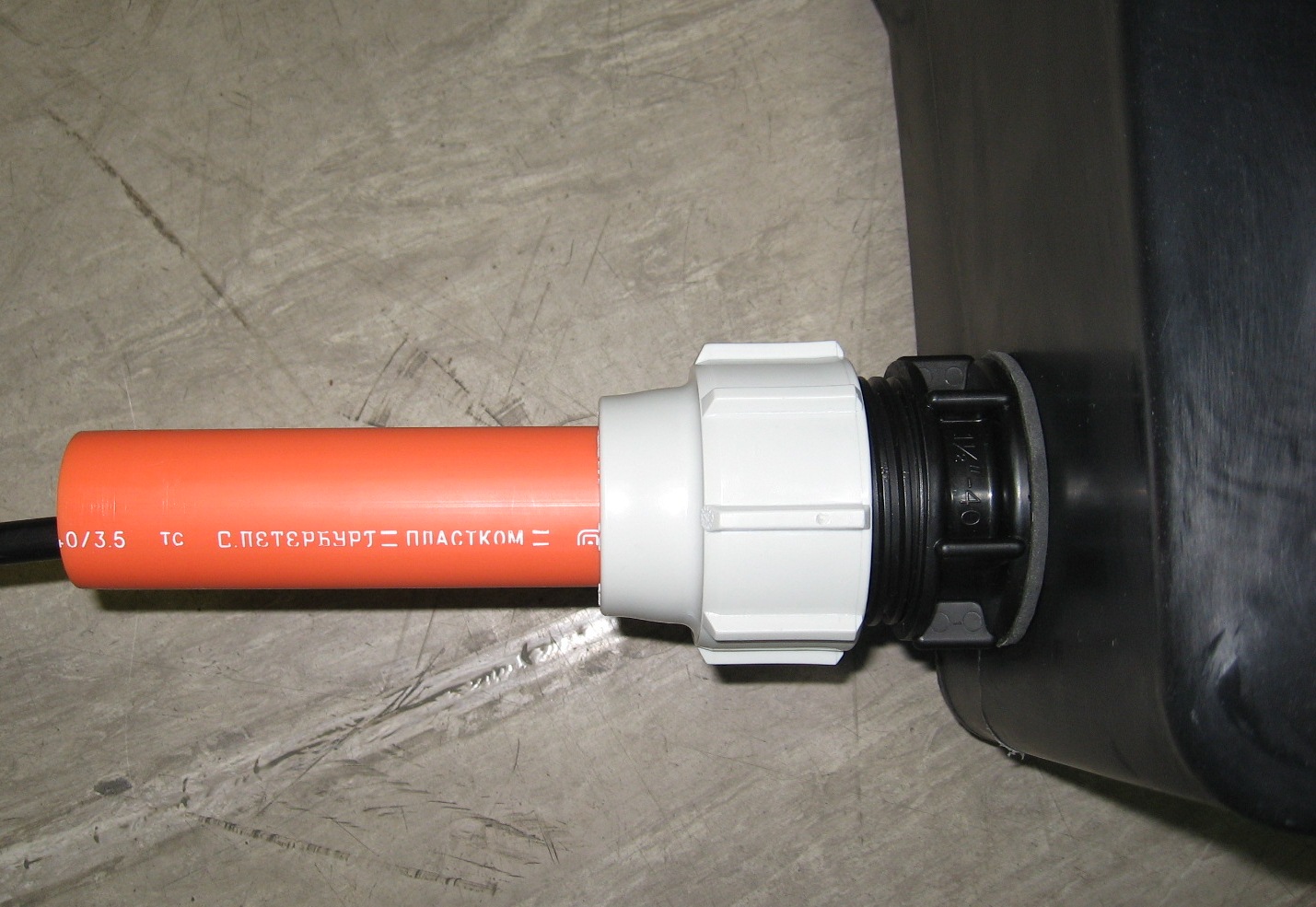

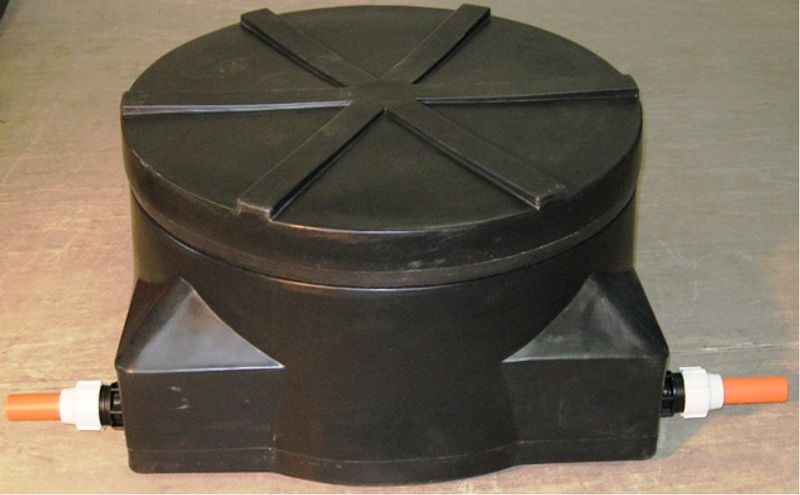

Присоединение защитных пластмассовых труб (ЗПТ) к УСП осуществляется с помощью переходных муфт фирмы «PLASSON»., которые размещаются в необходимых направлениях на присоединительных площадках корпуса. Рабочие размеры присоединительных площадок позволяют разместить на них:
- до четырех переходных муфт для подсоединения ЗПТ диаметром до 40мм;
- до двух переходных муфт для подсоединения ЗПТ диаметром 50-63мм;
- или вырезать отверстие для трубы наружным диаметром до 160мм.
Для обеспечения дополнительной герметизации УСП рекомендуется на нижнюю горизонтальную присоединительную плоскость корпуса нанести слой герметизирующего состава, а крышку зафиксировать тремя оцинкованными шурупами.
Характеристики
Основные характеристики УСП
| Материал | Полиэтилен |
|---|---|
| Вес, не более, кг: общий корпус крышка | 25169 |
| Габаритные размеры, не более, мм: длина ширина высота | 900900500 |
| Количество площадок для присоединения переходных муфт или подсоединения ЗПТ, шт | 8 |
| Количество переходных муфт, размещаемых на одной площадке, шт | не менее 2-х,(для ЗПТ32 и ЗПТ40 - до 4-х) |
| Максимальный диаметр присоединяемой трубы, мм | 160 |
| Количество оптических муфт (МТОК или аналогичных), размещаемых внутри УСП, не более, шт | 4 |
| Общая длина технологического запаса ОК, размещаемого внутри УСП, не более, м | 120 |
| Наружный диаметр ОК, размещаемого в УСП, не более, мм | 20 |
| Глубина посадки УСП, не более, м | 2 |
