Шины питания, шины заземления, комплекты заземления
Шины питания

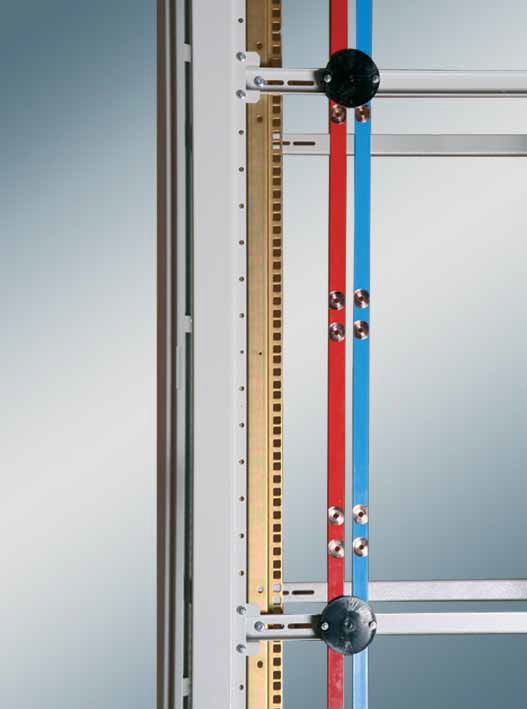

Шина питания медная предназначена для обеспечения питания установленного в шкафу оборудования.
Комплектуется двумя медными шинами сечением 3х20мм, синего и красного цвета с изоляторами.
Характеристики шин питания медных М1 ТВ 3х20 ГОСТ 434-78:
| Артикул | Наименование | Высота (мм) | Количествоизоляторов |
|---|---|---|---|
| 120 | Шина питания с изоляторами (L-1750 мм) | от 42U до 54U | 4 |
| 120\01 | Шина питания с изоляторами (L-1215 мм) | от 33U до 40U | 3 |
| 120\02 | Шина питания с изоляторами (L-970 мм) | 24U | 2 |
| 120\03 | Шина питания с изоляторами (L-650 мм) | от 15U до 18U | 2 |
| 120\04 | Шина питания с изоляторами (L-445 мм) | 12U | 2 |
| 120\05 | Шина питания с изоляторами (L-2150 мм) | 54U | 5 |
Шины заземления

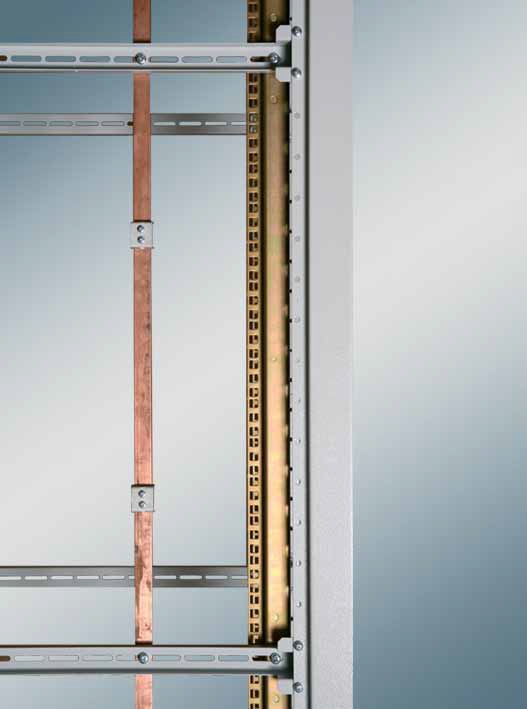

Шина заземления медная предназначена для вывода цепочки заземляющих контуров от всех токопроводящих частей шкафа, от установленного в шкафу оборудования и подключения внешнего заземления.
Шина имеет сечение 3х20мм, комплектуется клеммами (бегунками). Монтируется к боковым балкам шкафа (стойки). Количество клемм определяется высотой шкафа.
Характеристики шин заземления медных М1 ТВ 3х20 ГОСТ 434-78:
| Артикул | Наименование | Высота (мм) | Количествоклемм (шт.) |
|---|---|---|---|
| 119 | Шина заземленияс клеммамидля шкафовсерий: 623, 628, 693, 698 | 12U - 536 | 2 |
| 119\01 | 15U - 670 | 2 | |
| 119\02 | 18U - 803 | 2 | |
| 119\03 | 24U - 1070 | 4 | |
| 119\04 | 33U - 1470 | 4 | |
| 119\05 | 40U - 1781 | 4 | |
| 119\06 | 42U - 1859 | 6 | |
| 119\07 | 44U - 1870 | 6 | |
| 119\08 | 45U - 2003 | 6 | |
| 119\09 | 47U - 2092 | 6 | |
| 133 | Шина заземленияс клеммамидля шкафовсерий: 627, 657 | 24U - 1031 | 4 |
| 133\01 | 33U - 1431 | 4 | |
| 133\02 | 40U - 1743 | 4 | |
| 133\03 | 42U - 1832 | 6 | |
| 133\04 | 44U - 1921 | 6 | |
| 133\05 | 45U - 1965 | 6 | |
| 133\06 | 47U - 2073 | 6 | |
| 133\07 | 54U - 2384 | 6 | |
| 133\08 | 15U - 631 | 6 | |
| 183 | Шина заземленияс клеммамидля шкафовсерии: 626 | 24U - 1031 | 4 |
| 183\01 | 33U - 1431 | 4 | |
| 183\02 | 27U - 1164 | 4 | |
| 183\03 | 40U - 1743 | 6 | |
| 183\04 | 42U - 1832 | 6 | |
| 183\05 | 44U - 1921 | 6 | |
| 183\06 | 45U - 1965 | 6 | |
| 183\07 | 42U - 2073 | 6 | |
| 183\08 | 37U - 1610 | 4 |
Шина 19”

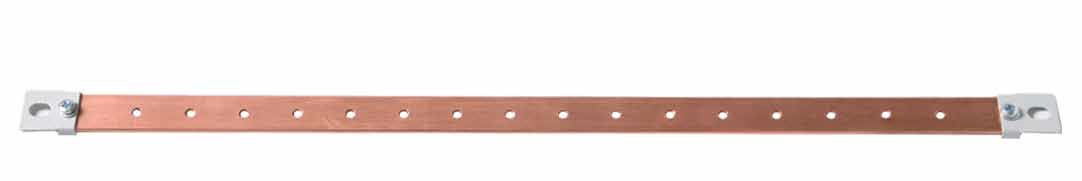

Шина заземления медная 19” предназначена для вывода цепочки заземляющих контуров от всех токопроводящих частей шкафа, от установленного в шкафу оборудования и подключения внешнего заземления.
Шина заземления медная имеет сечение 3х20мм.
Дополнительно (по запросу) может комплектоваться крепежом (винты, шайбы) и проводами заземления (М6-М6, М8-М8)
Характеристики шины заземления медной 19” :
| Артикул | Наименование | Ширина (мм) | Состав изделия |
|---|---|---|---|
| 153 153/02 153/03 | Шина заземления 19” Шина заземления МЕР Шина заземления 23” | 446 496 515 | Кронштейн - 2шт.Винт 4х8 - 2шт.Шина М1Т на 16 отверстий М5 - 1шт. |
| 209 209-02 | Шина заземления 19” на изоляторах Шина заземления МЕР на изоляторах | 490 515 | Изолятор SM25 - 2шт.Болт 6х10 - 4шт.Шина М1Т на 16 отверстий М6 - 1шт. |
Комплекты заземления

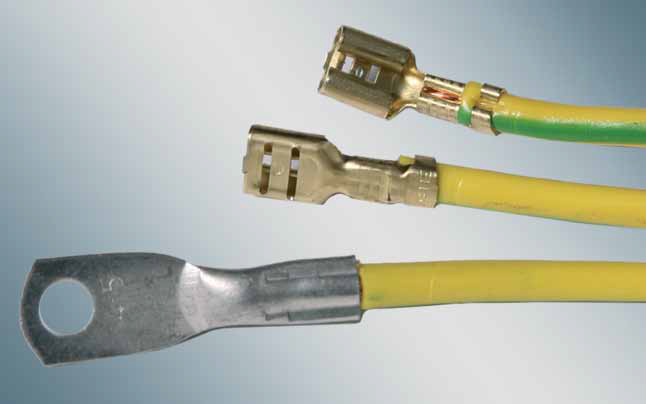

Установка комплекта шин заземления обеспечивает сопротивление между клеммой защитного заземления и любой, доступной прикосновению, металлической, не токопроводящей частью шкафа не более 0,1 Ом. При использовании напряжения опасного для человека, металлические части корпуса шкафа, должны быть заземлены. Комплекты шин состоят из желто-зеленых проводов ПВ-4, различной длины, оконцованных наконечниками.
Характеристики
| Артикул | Наименование | Состав комплекта |
|---|---|---|
| ШинаL=220мм | ШинаL=270мм | ШинаL=340мм |
| 111\54 | Комплект заземления для шкафов с металлической дверью (628, 623, 698, 693, 670) | 12 |
| 111\54-02 | Комплект заземления для стойки однорамной (620, 622) | |
| 111\54-03 | Комплект заземления для стойки (618) | |
| 111\54-04 | Комплект заземления для шкафов (626) | 9 |
| 111\54-05 | Комплект заземления для шкафов (610, 612);для открытых стоек (627, 657, 667, 687) | 9 |
| 111\54-06 | Комплект заземления для закрытых стоек (627, 657) | 10 |
| 111\54-07 | Комплект заземления для шкафов (624, 624-10, 625) | 10 |
| 111\54-08 | Комплект заземления для шкафов (680) | 10 |
| 111\54-10 | Комплект заземления для стойки (620\10) |
