Оптический распределительный коммутационный шкаф (ОРКШ)

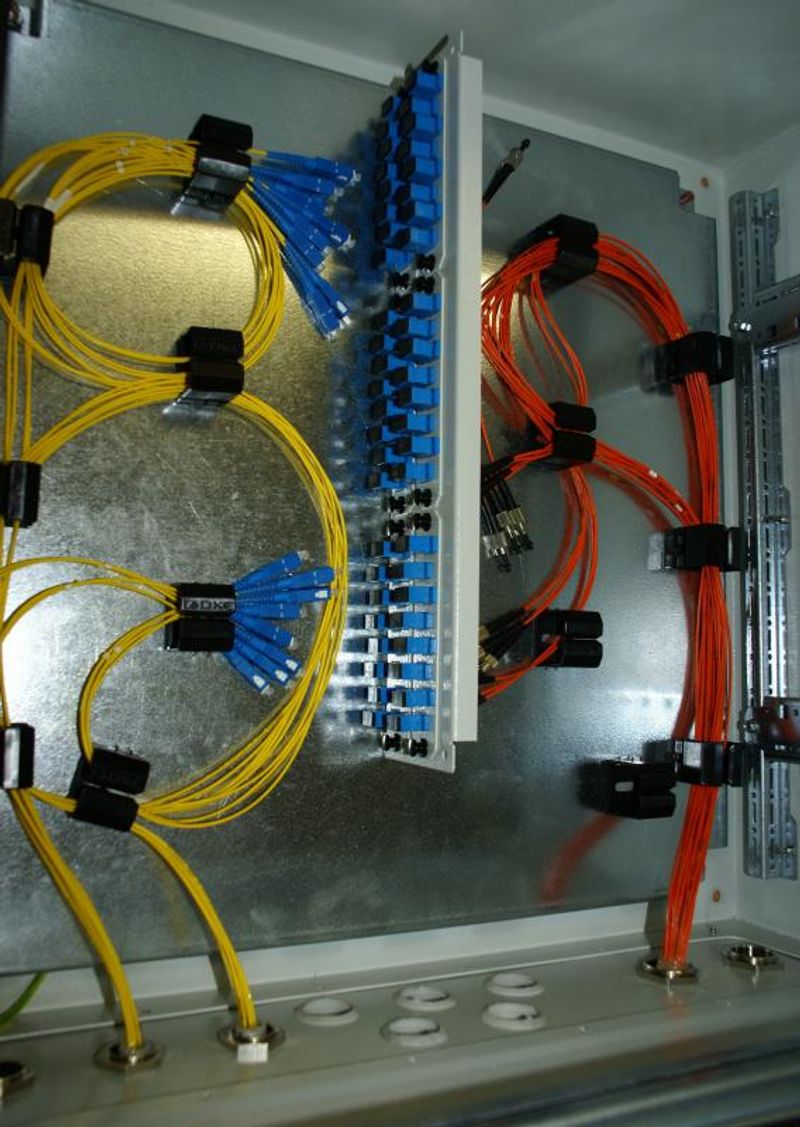

Оптический распределительный коммутационный шкаф ОРКШ предназначен для ввода, монтажа и коммутации кабельных сборок оптических (КСО) и дуплексных/симплексных шнуров (в том числе армированных).

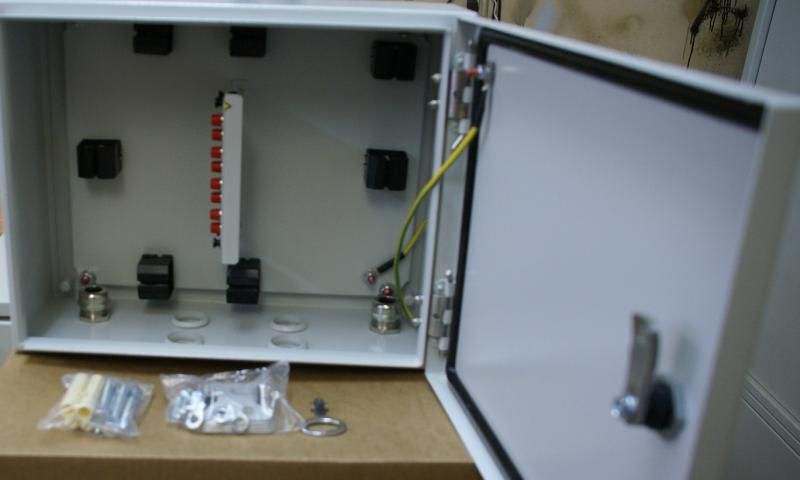

Конструкция. ОРКШ представляет собой цельносварную конструкцию, изготавливается из листовой стали толщиной 1,5 мм. В стандартную комплектацию ОРКШ входит цельносварной корпус, дверь с замком, монтажная панель, кабельные органайзеры. Шкафы имеют настенное исполнение. Дверной проем выполнен с уплотнителем, который обеспечивающим плотное прилегание двери. Монтажная панель выполнена из оцинкованной стали толщиной 1,5мм. В случае необходимости ввода в шкаф оптического кабеля, ОРКШ может комплектоваться сплайс-кассетой для разворки волокон (оговаривается при заказе).

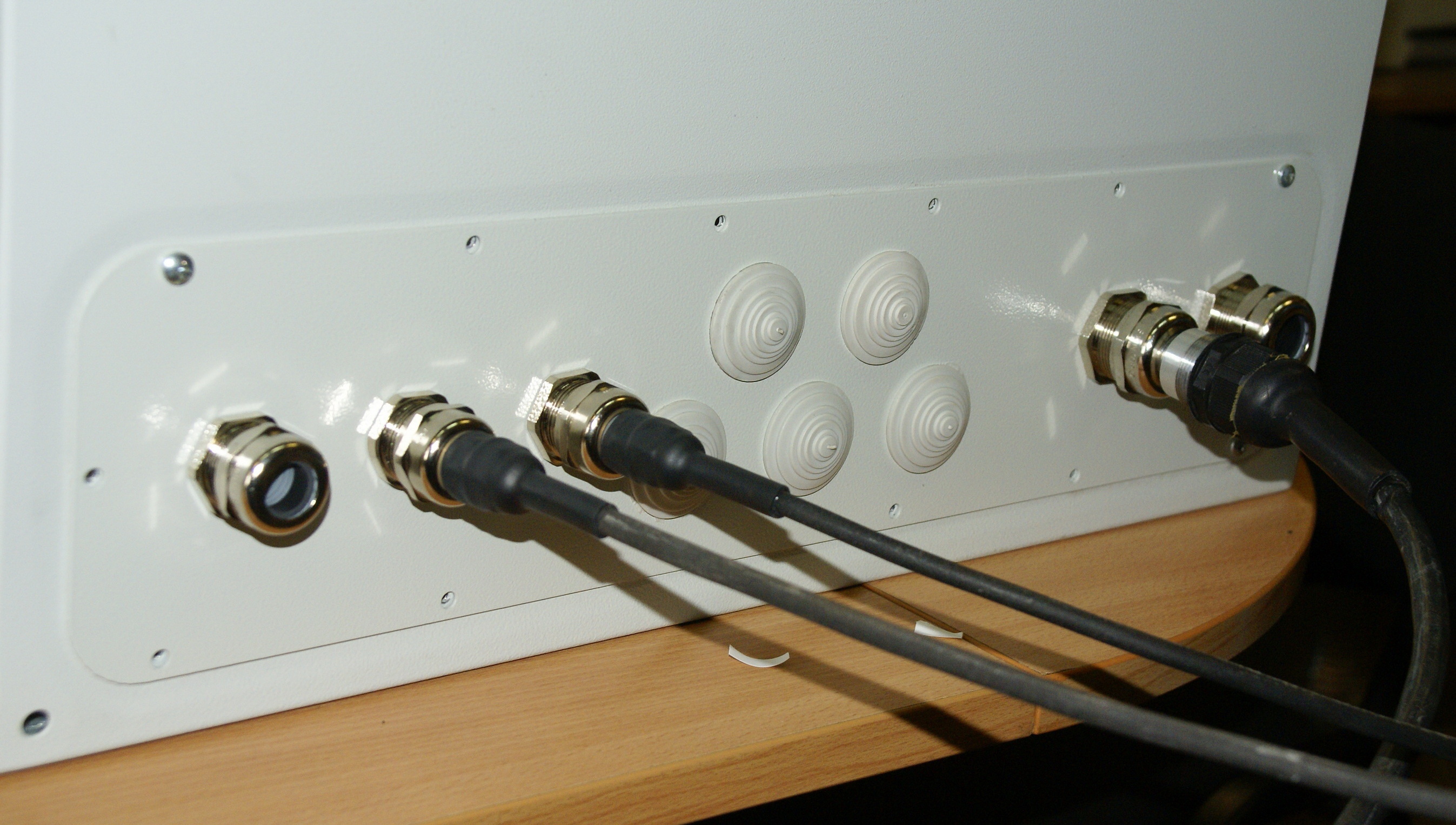

Для ввода кабельных сборок оптических (КСО), оптического кабеля и оптических шнуров, в нижней части корпуса выполнено технологическое окно, которое защищено съемной заглушкой. В заглушку устанавливаются различные гермовводы (кабельные зажимы, заглушки-сальники).
Диаметры, количество и места расположения гермовводов оговариваются при размещении заказа.
Заземление. ОРКШ имеют электрическое заземление каждой металлической части корпуса.
Покрытие шкафов краска порошковая полиэфирная (атмосферостойкая).
Цвет. RAL 7035 светло-серый.
Степень защиты по ГОСТ 14254 (МЭК 529-89): IP 55.
Спецификация
Оптический распределительный коммурационный шкаф (ОРКШ) изготавливается в двух типоразмерах:
ОРКШ-606030 Габариты корпуса (ШхВхГ) 600х600х300 мм, максимальная емкость - до 48 оптических портов
ОРКШ-304020 Габариты корпуса (ШхВхГ) 300х400х200 мм, максимальная емкость - до 24 оптических портов
При выборе габаритов шкафа необходимо учитывать количество и емкость кабельных сборок оптических (КСО), которые будут монтироваться в шкаф.
Маркировка
Пример условного обозначения ОРКШ:
ОРКШ-606030 SC/SM-24-UPC с заглушкой (ОРКШ-606030/ХХ.ХХ.ХХ)
ОРКШ - оптический распределительный коммутационный шкаф
606030 - габариты шкафа ширина 600мм, высота 600мм, глубина - 300мм
SC/SM - тип оптических розеток
24 - количество оптических розеток
UPC - тип полировки
Тип необходимой заглушки определяется (в зависимости от количества и диаметров вводимых кабельных сборок оптических (КСО) и шнуров) при проекиторании или размещении заказа в производство.
