Серия 624 (800х1000), серия 624/10 (600х1000)
Cерверные телекоммуникационные монтажные шкафы высотой 24-47U, с возможностью регулировки монтажных направляющих по глубине.
Универсальные шкафы для установки 19” или 23” серверного и иного стандартного навесного телекоммуникационного оборудования внутри офисных и производственных помещений.

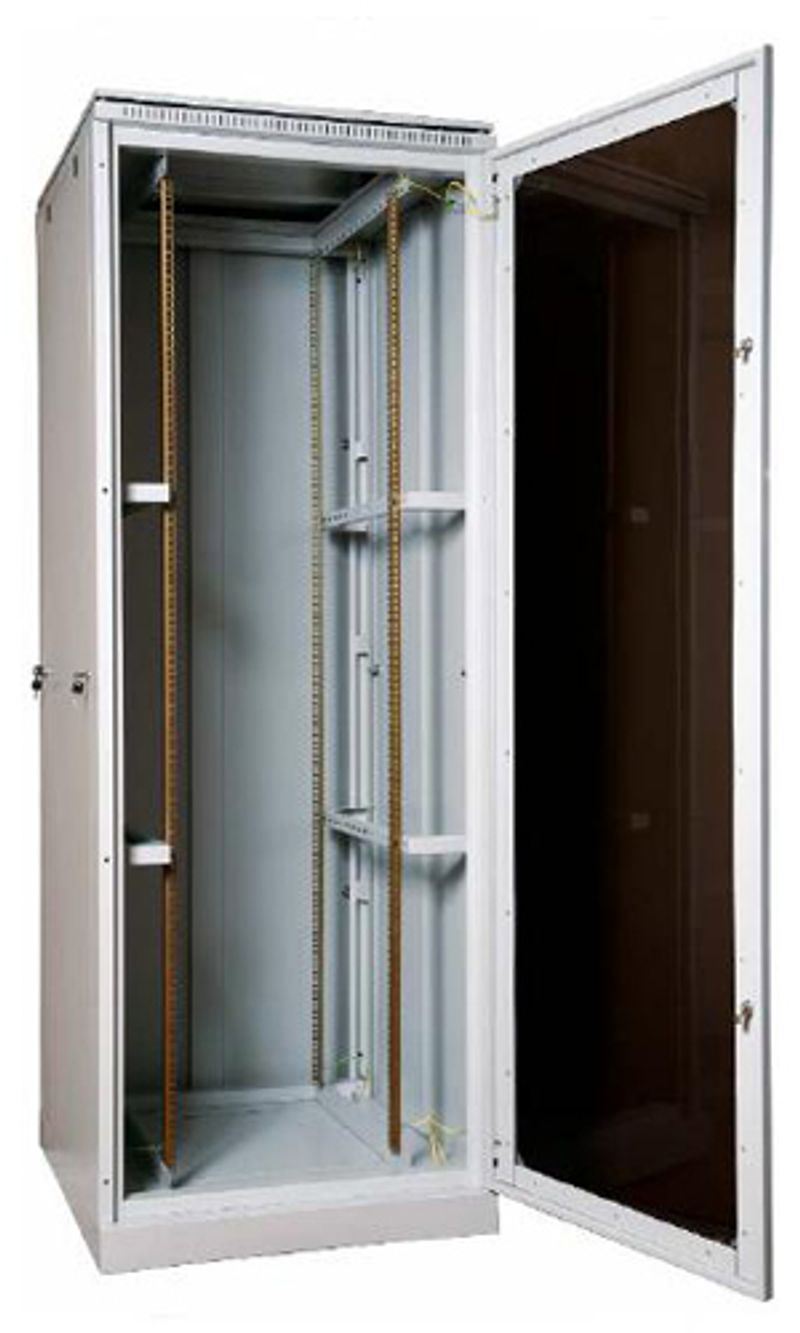

Конструкция. Разборный несущий каркас, состоящий из сварных вертикальных рам, обеспечивающих повышенную жесткость и прочность конструкции. Шкафы серии 624 комплектуются 19” или 23” направляющими на всю высоту, серии 624/10 – только 19” направляющими. Направляющие оцинкованы и имеют возможность регулировки по глубине.

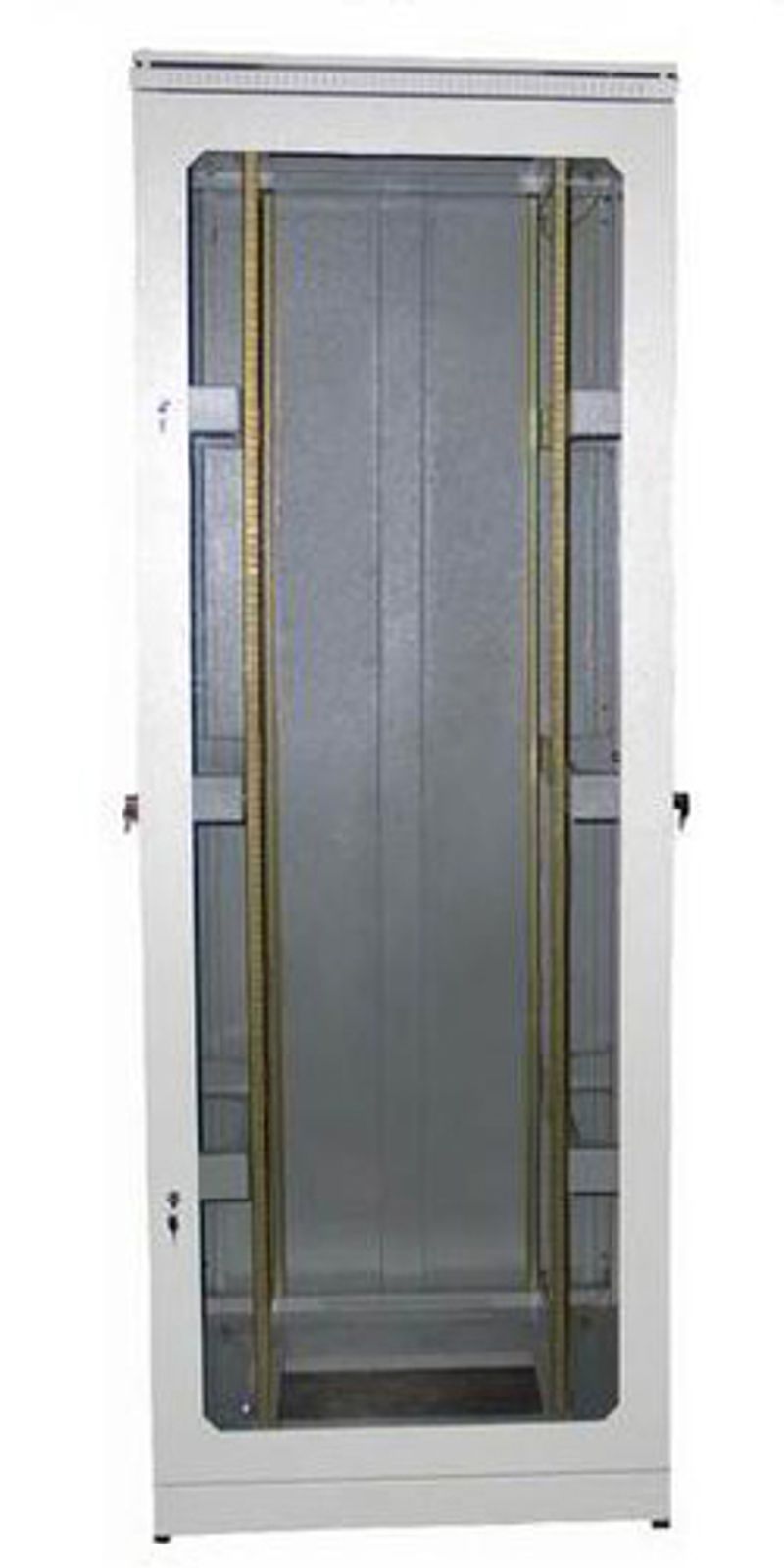

Двери снабжены одноточечными замками и имеют следующие варианты исполнения: металл(M), металл с перфорацией(P), металлическая двухстворчатая(D) (только для серии 624), двухстворчатая, металлическая с перфорацией, с замком 3-х точечного запирания с поворотной ручкой (W), стекло закаленное тонированное в раме(G). Дверь имеет как правую, так и левую навеску.
Стенки снабжены двумя одноточечными замками и имеют следующие варианты исполнения: металл(M), металл с перфорацией(P).
Доступ к оборудованию осуществляется со всех сторон, за счет наличия легкосъемных боковых панелей и дверей, имеющих угол раскрывания 180˚.
Вентиляция и контроль климата. Перфорация в основании и крышке шкафа обеспечивает вентиляцию внутреннего объема шкафа. Возможна установки вентиляторного блока в крышку и платформу шкафа. Наличие свободного пространства между оборудованием и боковыми стенками облегчает укладку кабельных жгутов и способствует эффективному теплообмену.
Кабельные вводы. Ввод кабеля осуществляется через платформу шкафа – 3 окна 56х300мм (заднее и 2 боковых). Кабельные вводы защищены перфорированными заглушками.
Противопылевая защита обеспечивается установкой противопылевых щеточных кабельных вводов.
Опоры и колеса. Поворотные колеса предназначены для удобства транспортировки шкафа. Только для перемещения ненагруженного шкафа. Регулируемые по высоте опоры предназначены для компенсации неровностей пола.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрена точка подключения внешнего заземления шкафа.
Поставка осуществляется как в собранном, так и в разобранном виде.
Цвет RAL 7035 (светло-серый), либо RAL 9005 (черный)
Исполнение IP-20(согласно ГОСТ 14256-96).
Допустимая распределенная нагрузка 975 кг.
Для реализации крупных сетевых проектов предусмотрена возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).
Спецификация
Характеристики шкафов Серия 624:
| Обозначение | Этажность U(1,75”) | Габариты шкафа, мм | Масса, кг |
|---|---|---|---|
| Ширина | Глубина | Высота | |
| 624-24U | 24 | 800 | 1000 |
| 624-33U | 33 | 800 | 1000 |
| 624-42U | 42 | 800 | 1000 |
| 624-45U | 45 | 800 | 1000 |
| 624-47U | 47 | 800 | 1000 |
Характеристики шкафов Серия 624/10:
| Обозначение | Этажность U(1,75”) | Габариты шкафа, мм | Масса, кг |
|---|---|---|---|
| Ширина | Глубина | Высота | |
| 624\10-24U | 24 | 600 | 1000 |
| 624\10-33U | 33 | 600 | 1000 |
| 624\10-42U | 42 | 600 | 1000 |
| 624\10-45U | 45 | 600 | 1000 |
| 624\10-47U | 47 | 600 | 1000 |
Комплектация
Базовая комплектация
| Платформа | 1 шт. |
|---|---|
| Крышка | 1 шт. |
| Рама вертикальная | 2 шт. |
| 19” (23”) направляющие | 4 шт. |
| Дверь передняя с замком | 1 шт. |
| Дверь задняя с замком | 1 шт. |
| Боковая легкосъемная стенка с замком | 2 шт. |
Дополнительная комплектация
| Комплект заземления | Арт.111\54-07 | 1 комплект |
|---|---|---|
| Опоры винтовые | Арт.111\51 | 1 комплект |
| Колеса поворотные двойные | Арт.111\53 | 1 комплект |
| Комплект для соединения шкафов | Арт.111\59-01 | 1 комплект |
| Щеточный кабельный ввод(только в крышку) | Арт.111\66 | 1 шт. |
