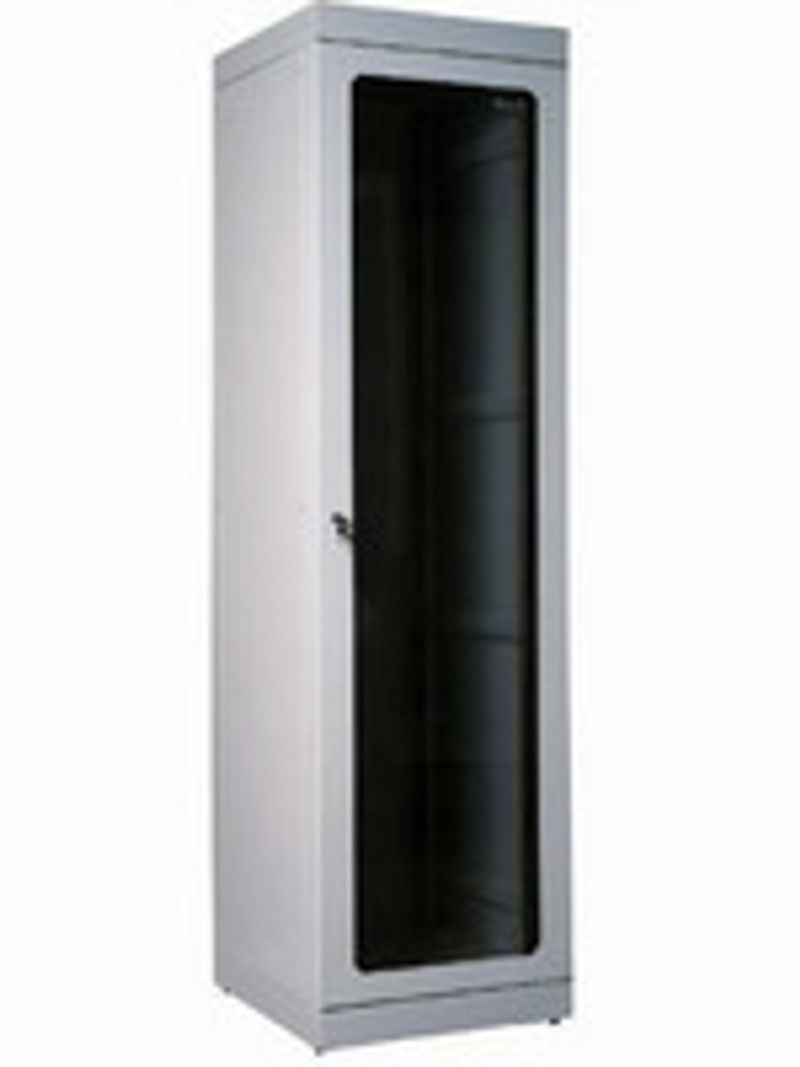

Серия 657 (600х600)
Напольные телекоммуникационные монтажные шкафы, глубиной 600х600мм, высотой 24-54U, с возможностью регулировки монтажных направляющих по глубине
Шкафы предназначен для установки 19” и (или) метрического телекоммуникационного оборудования в офисных и промышленных условиях.
Конструкция. Разборный каркас, состоящий из 4-х стальных стоек, цоколя, верхней рамы. Шкафы комплектуются 19” направляющими на всю высоту. Направляющие оцинкованы. Возможна переустановка передних направляющих на 18 мм вглубь шкафа. Имеется возможность установки МЕР направляющих полной высоты или одновременно двух видов направляющих - 19” и метрических по ½ высоты

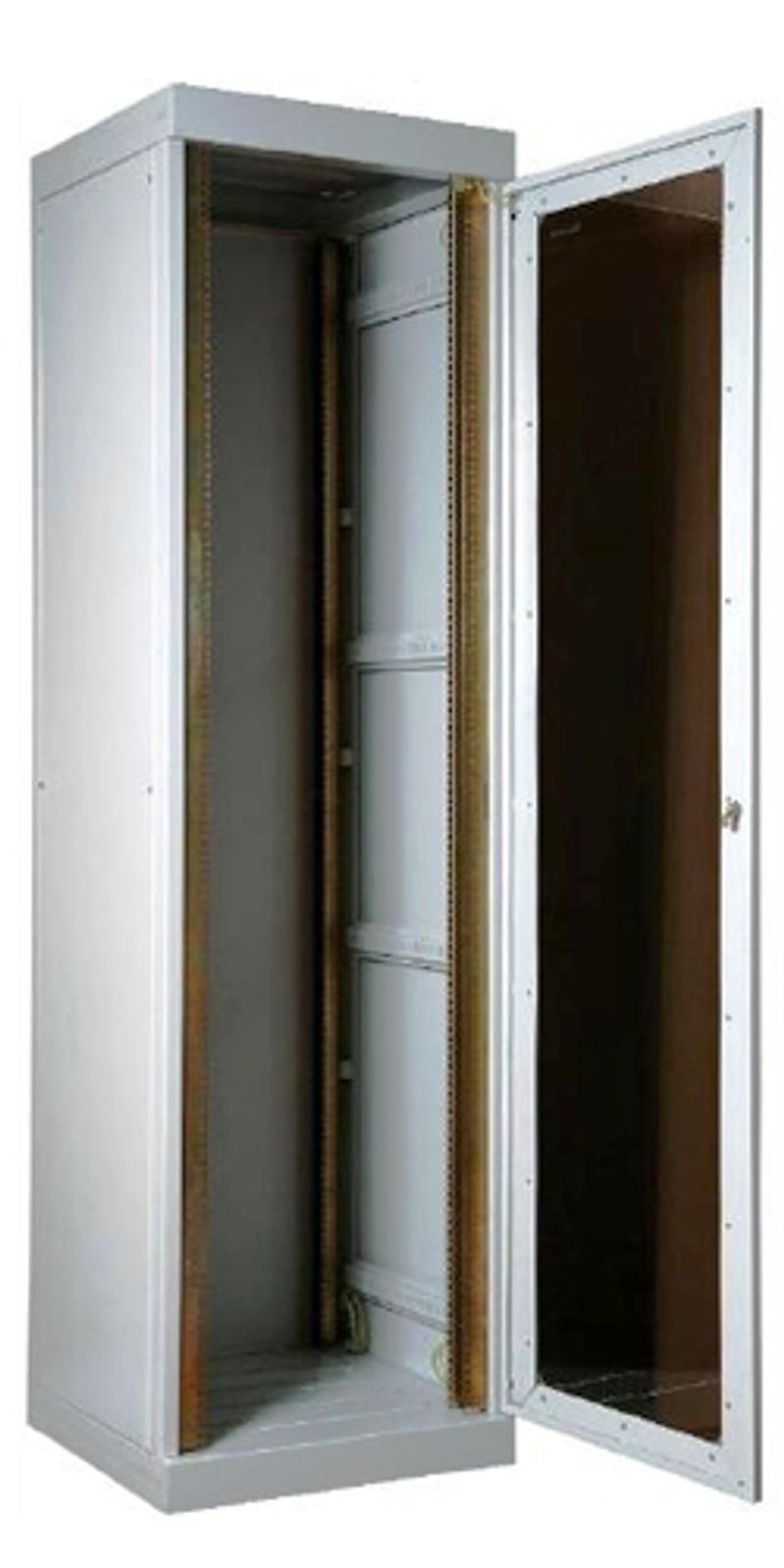

Двери. Дверь снабжена одноточечным замком и может быть следующего исполнения: металлическая(M), металлическая с перфорацией(P), стекло закаленное тонированное в раме(G). Дверь имеет как правую, так и левую навеску.
Стенки снабжены защелками и замками, могут быть: металлические(М), металлические с перфорацией(P).
Доступ к оборудованию. Доступ к оборудованию осуществляется со стороны двери и съемных стенок.
расположение кабельных вводов
в основании шкафа
Кабельные вводы. Ввод кабеля осуществляется через цоколь и верхнюю раму шкафа. Размер кабельных вводов на верхней раме: 460х500 мм; в цоколе: 394х398 мм. Кабельные вводы защищены заглушками.
Противопылевая защита. Защита обеспечивается установкой противопылевых щеточных кабельных вводов.
Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Специальные кронштейны предназначены для жесткого крепления к полу.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Предусмотрена возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4 ) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения внешнего заземления шкафа.
Допустимая распределенная нагрузка 850 кг.
Цвет RAL 7035(светло-серый)
Поставка: осуществляется как в собранном, так и в разобранном виде.
Исполнение IP-20.
Для реализации крупных сетевых проектов предусмотрена возможность стыковки шкафов между собой в одну горизонтальную цепочку (пакетное соединение).
Спецификация
Характеристики шкафов:
| Обозначение | Этажность | Габариты шкафа, мм | Масса, кг |
|---|---|---|---|
| U(1,75”)19” стандарт | U(25мм)МЕР стандарт | Ширина | Глубина |
| 657-24U | 24 | 42 | 600 |
| 657-33U | 33 | 58 | 600 |
| 657-40U | 40 | 70 | 600 |
| 657-42U | 42 | 74 | 600 |
| 657-44U | 44 | 78 | 600 |
| 627-47U | 47 | 83 | 600 |
| 627-54U | 54 | 96 | 600 |
Комплектация
Базовая комплектация
| Стойка | 4 шт. |
|---|---|
| Цоколь | 1 шт. |
| Верхняя рама | 1 шт. |
| Дверь с замком | 1 шт. |
| Боковые стенки | 2 шт. |
| Задняя стенка | 1 шт. |
| Передние направляющие 19” полной высоты | 2 шт. |
| Задние направляющие 19” полной высоты | 2 шт. |
Дополнительная комплектация
| Комплект заземления | Арт.111\54-06 | 1 комплект |
|---|---|---|
| Винтовые опоры | Арт.111\51 | 1 комплект |
| Комплект для соединения шкафов | Арт.141 | 1 комплект |
| Комплект для крепления шкафа к полу (или стене) | Арт.141\58 | 2 комплекта |
| Набор направляющихСм. таблицу “Набор направляющих для шкафов и стоек” | 1 комплект | |
| Комплект ЩКВ (для 657 в раму) | Арт.111\73 | 1 шт. |
| Комплект ЩКВ (для 657 в цоколь) | Арт.111\73-02 | 1 шт. |
Направляющие
Набор направляющих для шкафов и стоек 627, 657:
| Номер для заказа | Наименование комплекта | Этажность | Применя-емость к шкафу, стойке |
|---|---|---|---|
| U(1.75”) 19” стандарт | U” (25мм)МЕР стандарт | ||
| 627-24U-01-03 | Комплект направляющих стандарта МЕР полной высоты: - передние МЕР направляющие 2шт. - задние комбинированные 2шт. (по боковой плоскости - стандарт МЕР; по фронтальной плоскости - стандарт 19”) | 42 | |
| 627-33U-01-03 | 58 | 33U | |
| 627-40U-01-03 | 70 | 40U | |
| 627-42U-01-03 | 74 | 42U | |
| 627-44U-01-03 | 78 | 44U | |
| 627-45U-01-03 | 79 | 45U | |
| 627-47U-01-03 | 83 | 47U | |
| 627-54U-01-03 | 96 | 54U | |
| 627-12U-01-02 | Комплект направляющих19” стандарта ½ высоты: - передние 19” 2 шт. - задние 19” 2 шт. | 12 | |
| 627-16U-01-02 | 16 | 33U | |
| 627-20U-01-02 | 20 | 40U | |
| 627-21U-01-02 | 21 | 42U | |
| 627-22U-01-02 | 22 | 44U | |
| 627-23U-01-02 | 23 | 45U | |
| 627-24U-01-02 | 24 | 47U | |
| 627-27U-01-02 | 27 | 54U | |
| 627-21U-01-04 | Комплект направляющихстандарта МЕР ½ высоты: - передние МЕР 2 шт. - задние комбинированные 2шт. (по боковой плоскости - стандарт МЕР; по фронтальной плоскости - стандарт 19”) | 21 | |
| 627-29U-01-04 | 29 | 33U | |
| 627-35U-01-04 | 35 | 40U | |
| 627-37U-01-04 | 37 | 42U | |
| 627-39U-01-04 | 39 | 44U | |
| 627-40U-01-04 | 40 | 45U | |
| 627-42U-01-04 | 42 | 47U | |
| 627-48U-01-04 | 48 | 54U |
