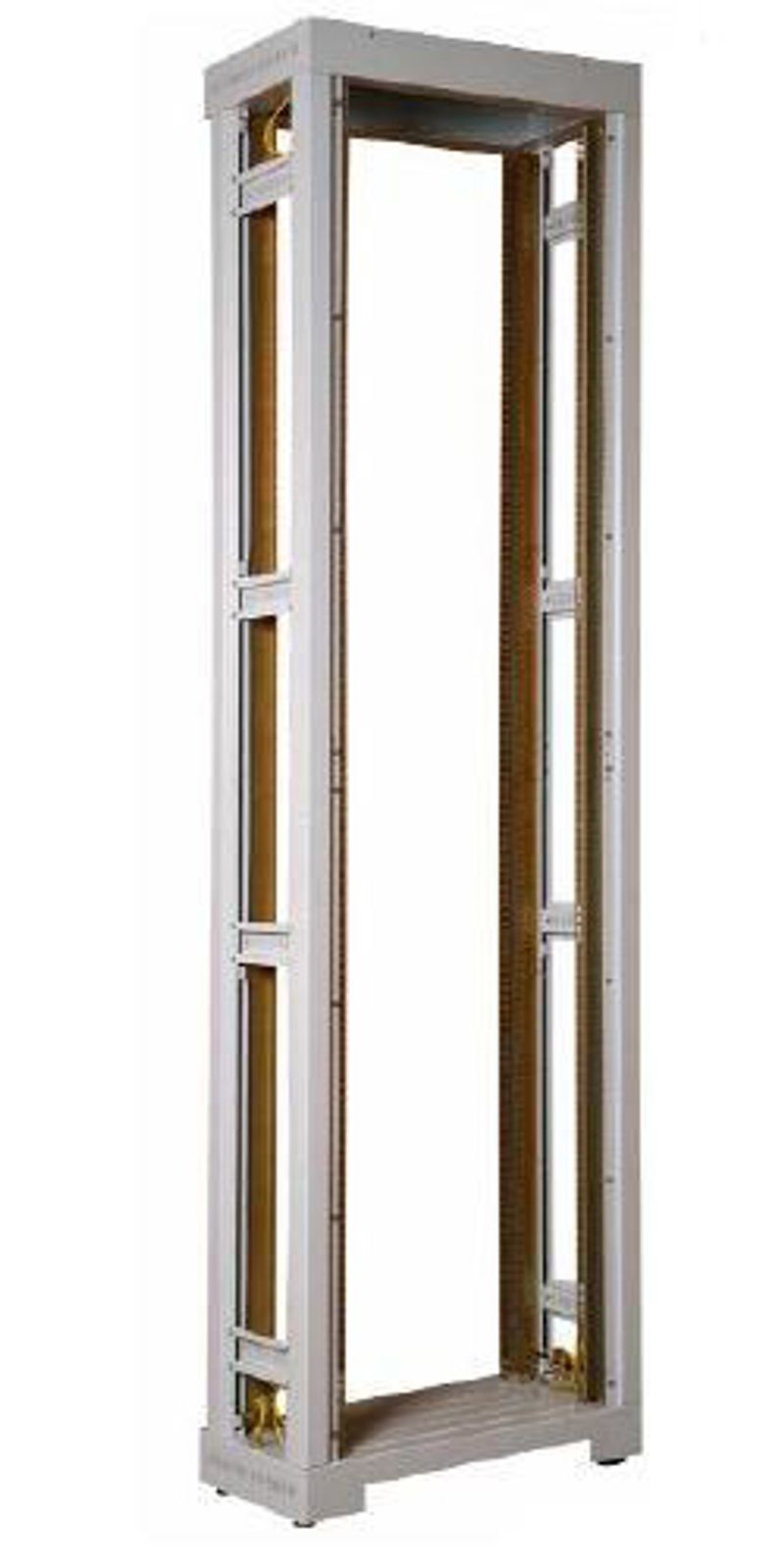

Серия 627 (600х300; 600х400)
Напольная каркасная стойка для установки 19” или 21” телекоммуникационного оборудования, высотой 24-54U, шириной 600х300 мм, 600х400 мм.
Стойки предназначены для установки 19” и (или) метрического 21” оборудования.
Конструкция. Разборный каркас, состоящий из 4-х стальных стоек, цоколя и рамы. Стойки комплектуются 19” направляющими на всю высоту. Направляющие оцинкованы. Возможна переустановка передних направляющих на 18 мм вглубь шкафа. Возможность установки МЕР направляющих полной высоты или одновременно двух видов направляющих - 19” и метрических по ½ высоты
Кабельные вводы. Ввод кабеля осуществляется через цоколь и раму стойки. Размер кабельных вводов на верхней раме 460х200мм, на цоколе 394х200мм. Кабельные вводы защищены перфорированными заглушками.
Опоры. Винтовые опоры предназначены для компенсации неровностей пола. Опоры устанавливаются в цоколь. Специальные кронштейны предназначены для жесткого крепления к полу или стене.
Заземление. Наличие заземляющих элементов на всех металлических частях стойки. Возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения общего заземления стойки.
Допустимая распределенная нагрузка 850 кг (при жестком креплении к полу).
Цвет RAL 7035 (светло-серый).
Поставка осуществляется как в собранном, так и в разобранном виде.
Для реализации крупных сетевых проектов предусмотрена возможность стыковки стоек между собой в одну горизонтальную цепочку (пакетное соединение).
Спецификация
Характеристики стоек:
| Обозначение | Этажность | Габариты стойки, мм | Масса, кг |
|---|---|---|---|
| U(1,75”)19” стандарт | U(25мм)МЕР стандарт | Ширина | Глубина |
| 627-24U | 24 | 42 | 600 |
| 627-33U | 33 | 58 | 600 |
| 627-40U | 40 | 70 | 600 |
| 627-42U | 42 | 74 | 600 |
| 627-44U | 44 | 78 | 600 |
| 627-45U | 45 | 79 | 600 |
| 627-47U | 47 | 83 | 600 |
| 627-54U | 54 | 96 | 600 |
| 627/400-24U | 24 | 42 | 600 |
| 627/400-28U | 28 | 50 | 600 |
| 627/400-33U | 33 | 58 | 600 |
| 627/400-40U | 40 | 70 | 600 |
| 627/400-42U | 42 | 74 | 600 |
| 627/400-44U | 44 | 78 | 600 |
| 627/400-45U | 45 | 79 | 600 |
| 627/400-47U | 47 | 83 | 600 |
| 627/400-54U | 54 | 96 | 600 |
Комплектация
Базовая комплектация
| Стойка | 4 шт. |
|---|---|
| Цоколь | 1 шт. |
| Верхняя рама | 1 шт. |
| Передние направляющие 19” полной высоты | 2 шт. |
| Задние направляющие 19” полной высоты | 2 шт. |
Дополнительная комплектация
| Комплект заземления | Арт.111\54-05 | 1 комплект |
|---|---|---|
| Винтовые опоры | Арт.111\51 | 1 комплект |
| Комплект для соединения стоек | Арт.141 | 1 комплект |
| Комплект для крепления стойки к полу (или стене) | Арт.141\58 | 2 комплекта |
| Набор направляющихСм. таблицу “Набор направляющих для шкафов и стоек” | 1 комплект |
Направляющие
Набор направляющих для шкафов и стоек 627, 657:
| Номер для заказа | Наименование комплекта | Этажность | Применя-емость к шкафу, стойке |
|---|---|---|---|
| U(1.75”) 19” стандарт | U” (25мм)МЕР стандарт | ||
| 627-24U-01-03 | Комплект направляющих стандарта МЕР полной высоты: - передние МЕР направляющие 2шт. - задние комбинированные 2шт. (по боковой плоскости - стандарт МЕР; по фронтальной плоскости - стандарт 19”) | 42 | |
| 627-33U-01-03 | 58 | 33U | |
| 627-40U-01-03 | 70 | 40U | |
| 627-42U-01-03 | 74 | 42U | |
| 627-44U-01-03 | 78 | 44U | |
| 627-45U-01-03 | 79 | 45U | |
| 627-47U-01-03 | 83 | 47U | |
| 627-54U-01-03 | 96 | 54U | |
| 627-12U-01-02 | Комплект направляющих19” стандарта ½ высоты: - передние 19” 2 шт. - задние 19” 2 шт. | 12 | |
| 627-16U-01-02 | 16 | 33U | |
| 627-20U-01-02 | 20 | 40U | |
| 627-21U-01-02 | 21 | 42U | |
| 627-22U-01-02 | 22 | 44U | |
| 627-23U-01-02 | 23 | 45U | |
| 627-24U-01-02 | 24 | 47U | |
| 627-27U-01-02 | 27 | 54U | |
| 627-21U-01-04 | Комплект направляющихстандарта МЕР ½ высоты: - передние МЕР 2 шт. - задние комбинированные 2шт. (по боковой плоскости - стандарт МЕР; по фронтальной плоскости - стандарт 19”) | 21 | |
| 627-29U-01-04 | 29 | 33U | |
| 627-35U-01-04 | 35 | 40U | |
| 627-37U-01-04 | 37 | 42U | |
| 627-39U-01-04 | 39 | 44U | |
| 627-40U-01-04 | 40 | 45U | |
| 627-42U-01-04 | 42 | 47U | |
| 627-48U-01-04 | 48 | 54U |
