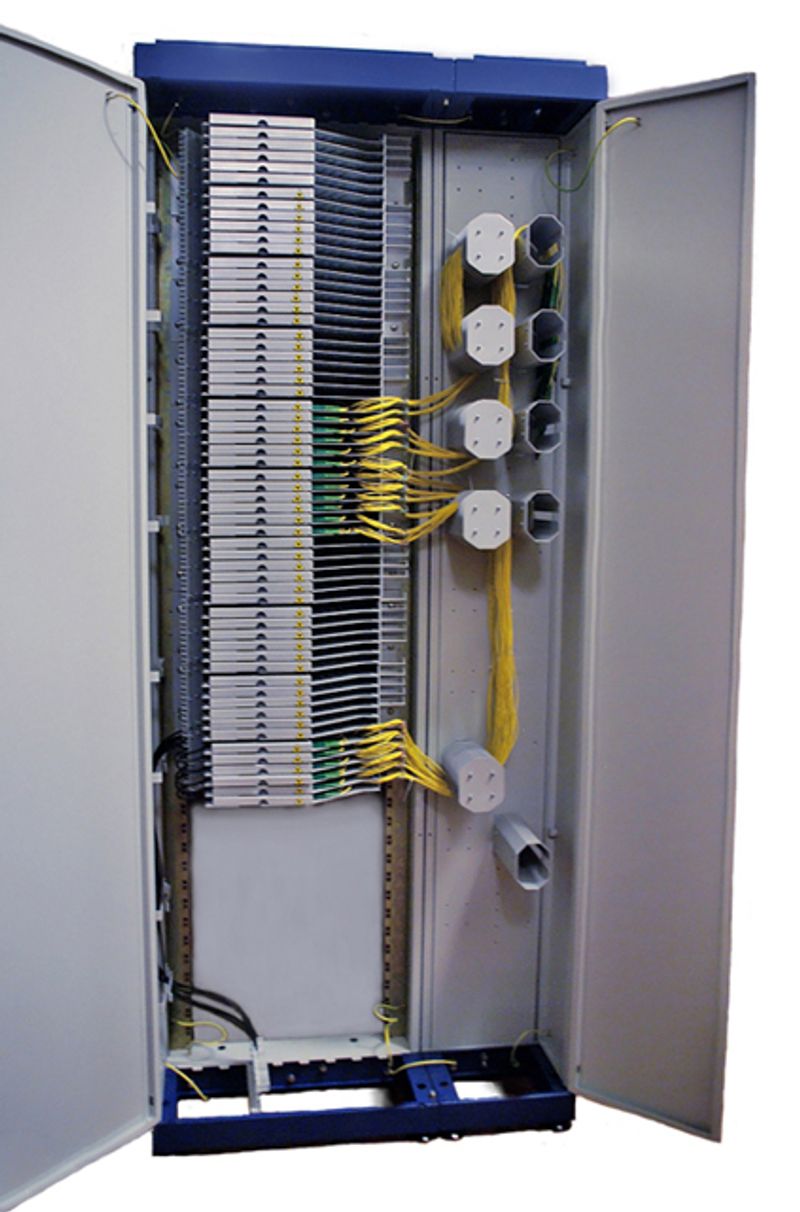

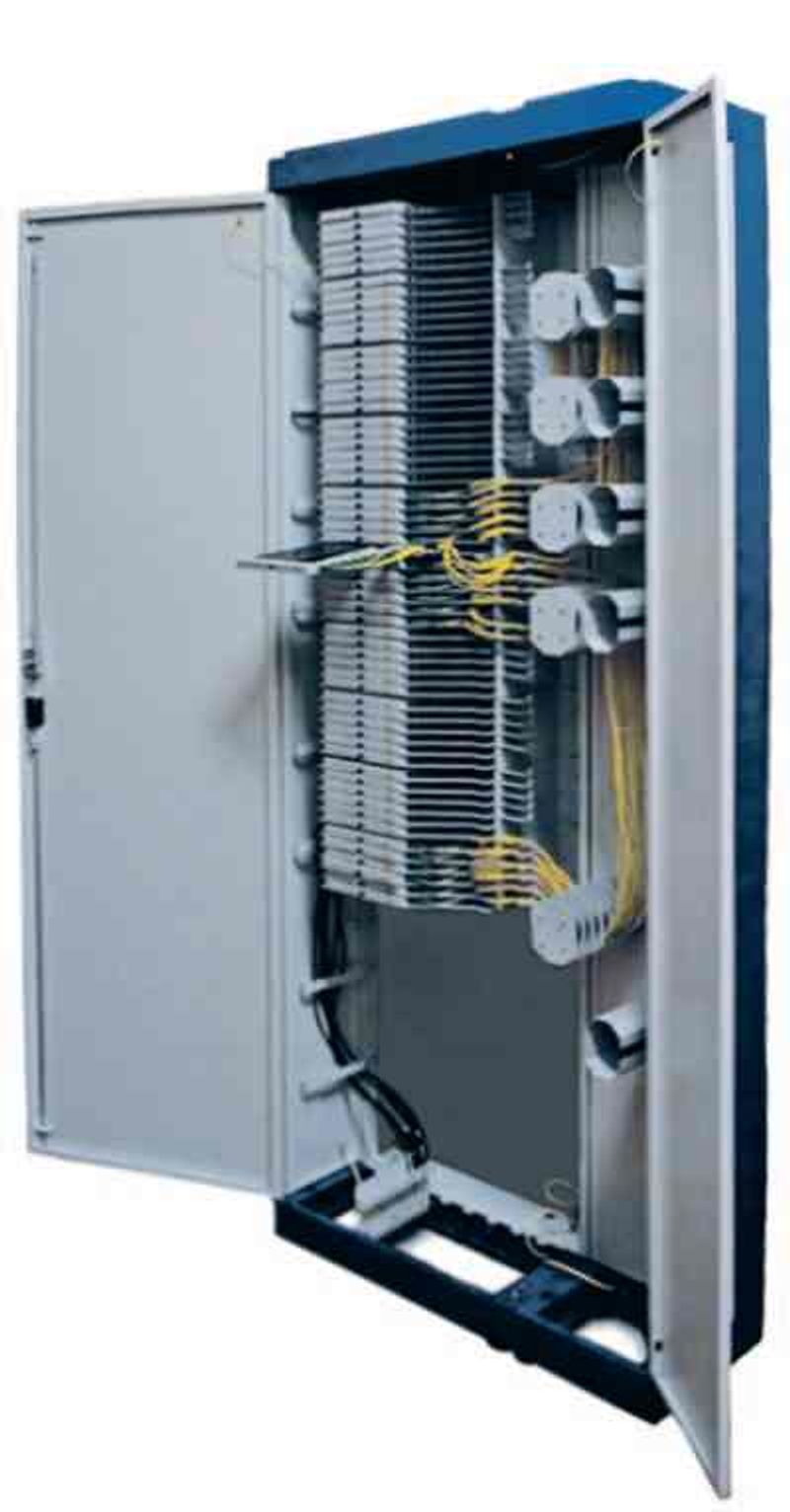

Серия 647\900-1 БЛИК (боковой доступ)
Коммутационно-распределительная системная стойка БЛИК выполнена в стандарте 19” и предполагает модульный принцип наращивания стоек, обеспечивающих необходимую емкость оптических соединителей.
Конструкция. Разборный каркас, состоящий из 2-х сборных корпусов стоек (647-300 и 647-600).
Каждый корпус полностью разборный, корпуса состоят из вертикальной рамы, основания и верхней рамы.
Корпус стойки 647-600 комплектуется 19” направляющими на всю высоту. Детали выполнены из стали толщиной 1,5 мм.
Двери. Дверь двухстворчатая снабжена замком трехточечного запирания с поворотной ручкой. Выполнена из стали толщиной 1мм.
Стенки. Боковые стенки быстросъемные. Задние стенки крепятся на винтах. Выполнены из стали толщиной 1,5 мм.
Доступ к оборудованию осуществляется со стороны двери, боковых и задних стенок.
Кабельные вводы. Ввод кабеля осуществляется через крышку или основание корпуса стойки 647-600. В крышке имеется два щеточных кабельных ввода, расположенных с левой и правой сторон.
Опоры. Винтовые опоры предназначены для компенсации неровностей пола, устанавливаются в цоколь. Предусмотрена возможность крепления стойки анкерными болтами к полу.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. Возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4 мм²) всех токопроводящих деталей конструкции. Предусмотрены точки подключения общего заземления шкафа.
Допустимая распределенная нагрузка: 850 кг.
Цвет. RAL 7035 (светло-серый)
Верхняя рама и основание стойки - RAL 5000 (синий)
Поставка: как в собранном, так и в разобранном виде.
Исполнение: класс защиты IР-20 (в соответствии с ГОСт 14256-96).
Устанавливаемое оборудование
Полка стойки (кросс) 3U
- 6 кассет высокой плотности №14
- фронтальный монтаж и открытый доступ ко всем кабелям, волокнам и модулям
- ограничение радиуса изгиба патчкордов и пигтейлов 35 мм
- полка имеет высоту 3U и крепится в стойке на задних направляющих
Кассета высокой плотности №14
Компактные оптоволоконные кассеты упрощают монтаж и обеспечивают максимальную надежность работы оптоволоконной сети. Все оптоволоконные кассеты гарантируют минимальный радиус изгиба R35 мм для волокон. Кассета включает в себя место для размещения резервной длины кабеля, обеспечивает простоту размотки до соединителя, независимо от соседних кассет. Это означает максимальную надежность всей оптоволоконной системы, так как все не затронутые волокна остаются в статичном состоянии. Конструкция кассет и полки стойки позволяет извлечь или выдвинуть любую кассету независимо от других кассет.
Кассета состоит :
-
cплайс-кассеты для хранения резерва свариваемого волокна и сварки,
-
модуля расположенного сбоку кассеты, что обеспечивает дополнительную защиту персонала от лазерного излучения,
-
поворотного узла обеспечивающего откидывание кассеты в вертикальной плоскости.
-
Отличительные особенности кассеты высокой плотности №14.
- для оптических разъемов всех типов.
- радиус изгиба 35 мм для волокон и 45 мм для многоволоконных кабелей.
- простота монтажа / демонтажа с лицевой стороны.

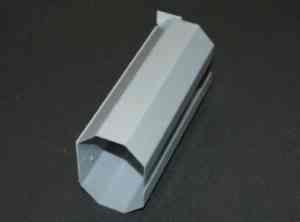

Кабельный держатель
- для укладки и ограничения радиусов изгибов всех присоединенных коммутационных шнуров
Органайзер вертикальный
- для укладки коммутационных шнров
Спецификация
Характеристики стоек:
| Обозначение | ГабаритыШхГхВ, мм | Максимальное количество портов | Максимальное количествокассет высокой плотности №14с модулем | Масса, не более, кг |
|---|---|---|---|---|
| SC,FC,ST,Е2000 | LC | |||
| 647/900-1 | 900х300х2200 | 720 | 1440 | 60 |
Комплектация
Базовая комплектация:
| Наименование узлов | 647/900-1 |
|---|---|
| Корпус стойки 647-600600х300х2200 мм | 1 шт. |
| Корпус стойки 647-300*300х300х2200 мм | 1 шт. |
| Винтовые опоры | 8 шт. |
| Крышка 647-300 | 1 шт. |
| Крышка 647-600 | 1 шт. |
| Направляющие 19” | 2 шт. |
| Передняя дверь 647-600 | 1 шт. |
| Задняя стенка 647-600 | 1 шт. |
| Передняя дверь 647-300 | 1 шт. |
| Задняя стенка 647-300 | 1 шт. |
| Боковая стенка | 2 шт. |
| Панель под органайзер вертикальный | 1 шт. |
* Примечание: корпус стойки 300 (секция расширения) стойки 647-900 служит для размещения кабельных органайзеров
Устанавливаемое оборудование:
| Описание | Артикул | 647/900-1 |
|---|---|---|
| Полка стойки (кросс) 3U | 647-1/01 | max 10 шт.60 оптических кассетвысокой плотности №14 с модулем |
| Органайзер вертикальный(для укладки коммутационных шнуров) | 647/15 | max 9 |
| Кабельный держатель (для укладки и ограничения радиусов изгиба кабеля) | 647/25 | max 9 |
