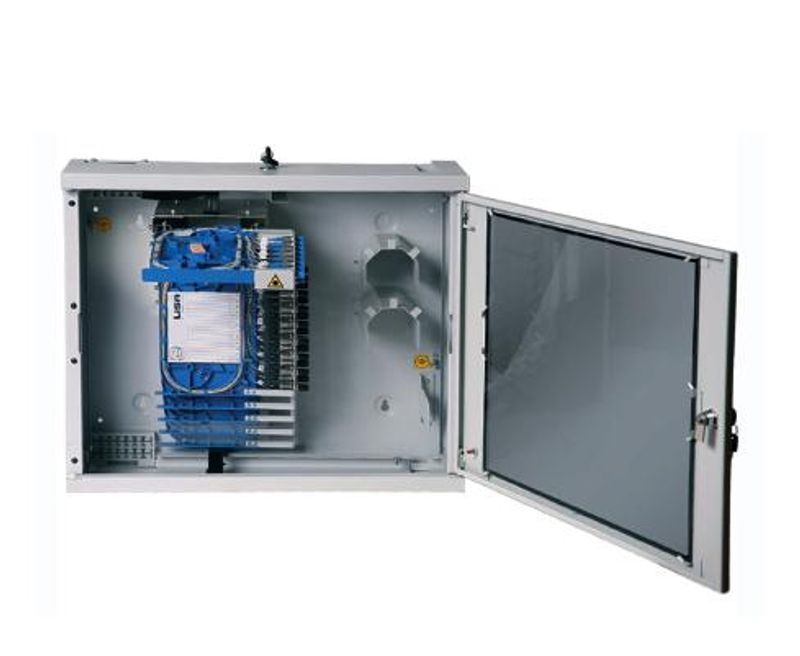

Серия W317 (Оптический кросс большой емкости)
Оптический кросс большой емкости
Кросс состоит из основания и съемного корпуса, обеспечивающего защиту смонтированных кабелей, оптических кассет высокой плотности и патч-кордов от повреждений и несанкционированного доступа.
Максимальная емкость кросса:
- 96 портов типа ST, SC, FC
- 144 оптических порта типа LC
Съемное исполнение корпуса кросса обеспечивает свободный доступ в процессе монтажа к волоконно-оптическим кабелям, установленным оптическим кассетам высокой плотности, патч-кордам.
Оптические кассеты высокой плотности расположены в кроссе в виде “книжки”, в специально разработанном узле фиксации.
Узел фиксации позволяет:
- Закрепить в оптическом кроссе до 6 оптических кассет высокой плотности емкостью 8, 12 или 16 оптических портов каждая.
- Зафиксировать каждую из оптических кассет высокой плотности в плоскости, перпендикулярной основанию кросса, что позволяет обеспечить свободный доступ к любой из смонтированных оптических кассет высокой плотности.
- Обеспечить возможность свободного индивидуального съема любой из оптических кассет высокой плотности
Кабельные вводы расположены сверху и снизу, кабель фиксируется на кронштейнах стяжками.
Возможность монтажа кросса на стену или на 19” открытую стойку
Спецификация
Характеристики кроссов W317:
| ГабаритыШхГхВ), мм | Максимальное количество портов | Количество модулей | Количество кабельных вводов | Масса, не более, кг |
|---|---|---|---|---|
| FC, ST, SC | LC | |||
| 532х438х173 | 96 | 144 | 6 | 2 |
Комплектация
Базовая комплектация
| Основание | 1 шт. |
|---|---|
| Съемный корпус | 1 шт. |
| Кронштейн со стяжками | 2 шт. |
Дополнительная комплектация
| Оптическая кассета высокой плотности №9с модулем на 8, 12 или 16 оптических портов | 1 шт. | |
|---|---|---|
| Полувилка (pigtail) ST,SC,FC,LC | ||
| Розетки ST,SC,FC,LC |
