Серия R306
Оптический кросс стоечного типа; снабжен акриловой шторкой

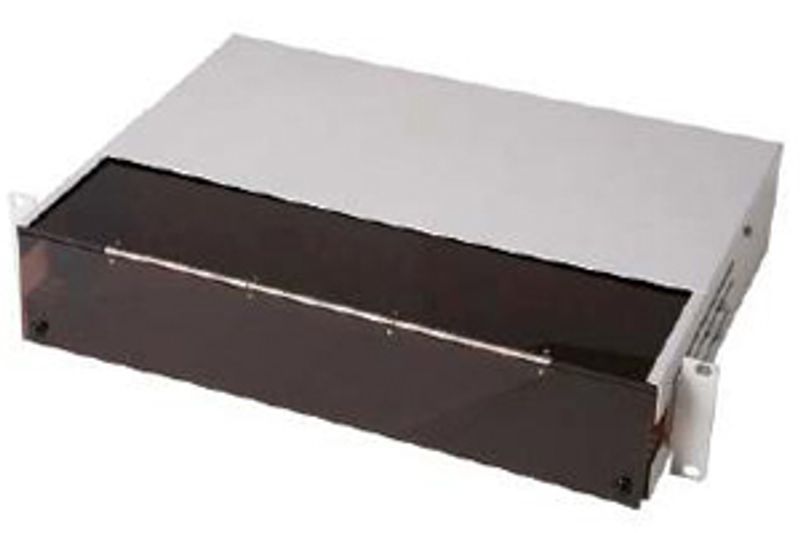

Оптический кросс снабжен прозрачной акриловой шторкой, защищающей розеточные порты.
Кросс имеет три варианта исполнения 1U, 2U, 3U.

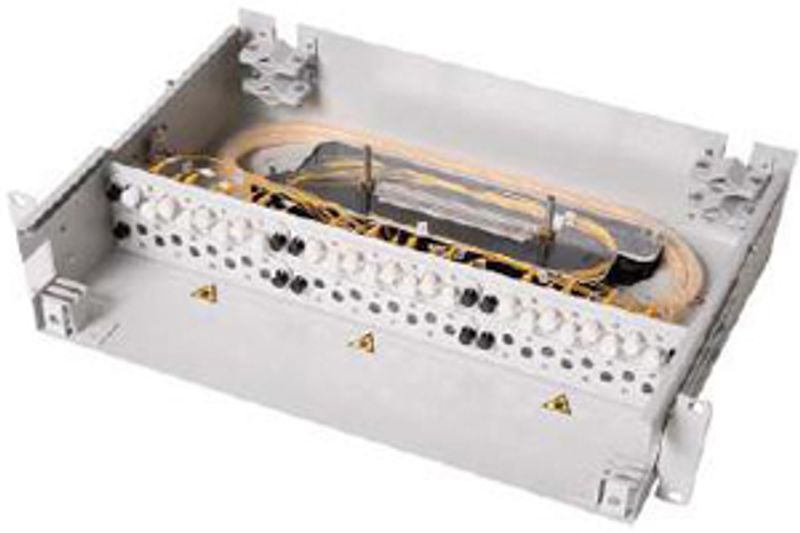

Крепление модулей на защелках.
Ввод кабеля прямой.
Кабельный ввод расположен на задней стенке.
Кабель фиксируется в жестком кабельном зажиме.
В кроссе предусмотрен узел для крепления силового элемента и заземления.
Материал: сталь толщиной 1 мм, модули и кронштейны – 1,5 мм.
Покрытие: ударопрочная эпоксидно-порошковая композиция.
Цвет: RAL 7035 (светло-серый).
Спецификация
Характеристики кроссов R306:
| Обозначение | Габариты(ШхВхГ), мм | Максимальное количество портов | Количество модулей | Количество кабельных вводов | Масса, не более, кг |
|---|---|---|---|---|---|
| FC, ST, SC | LC | ||||
| R306-1U | 432х44х300 | 24 | 48 | 3 | 2 |
| R306-2U | 432х88х300 | 48 | 96 | 6 | 4 |
| R306-3U | 432х132х300 | 72 | 144 | 9 | 6 |
| R306-03-1U | 432х44х400 | 24 | 48 | 3 | 2 |
