R 318 FIBERPORT
Оптический кросс большой емкости

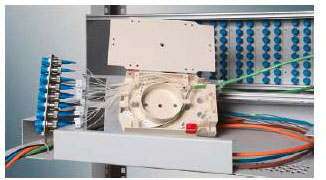

Кросс состоит из 19” стоечного каркаса высотой 3U, вмещающего до 12 или 9 компактных оптических кассет высокой плотности с модулями, емкостью 12 или 16 оптических портов.
Конструкция кросса предусматривает установку полки для хранения излишков кабеля и кабельный органайзер, обеспечивающий удобство при разводке патч-кордов.
Общая емкость кросса до 144 оптических соединений.
При использовании модулей большой емкости (на 16 портов); в сплайс-кассетах устанавливаются механические соединители для сращивания волокон. Механический соединитель представляет собой металлический корпус, внутри которого реализуется капиллярный канал диаметром около 250 мкм. Сколотые концы сращиваемых волокон размещаются внутри капилляра стык в стык, канал заполняется иммерсионным гелем, компенсирующим зазор между торцами волокон. После обжима механические зажимы фиксируют волокна.
При использовании модулей на 12 оптических портов волокна сращиваются при помощи стандартных КЗДС 3мм (40).
Спецификация
Характеристики кроссов Серия R318:
| ГабаритыШхГхВ), мм | Максимальное количество портов | Количество модулей | Количество кабельных вводов | Масса, не более, кг |
|---|---|---|---|---|
| FC, ST, SC | LC | |||
| 482х176,5х395 | 144 | 288 | 9(12) | 2 |
