Шкаф-термобокс Серия 650\22-48U *
Уличный напольный шкаф-термобокс габариты 800х470мм, высота 48U
Конструкция шкафа-термобокса. Внешние стенки и дверь шкафа выполнены по технологии “сэндвич-панелей” - наружный и внутренний стальные листы, между ними- теплоизолятор.

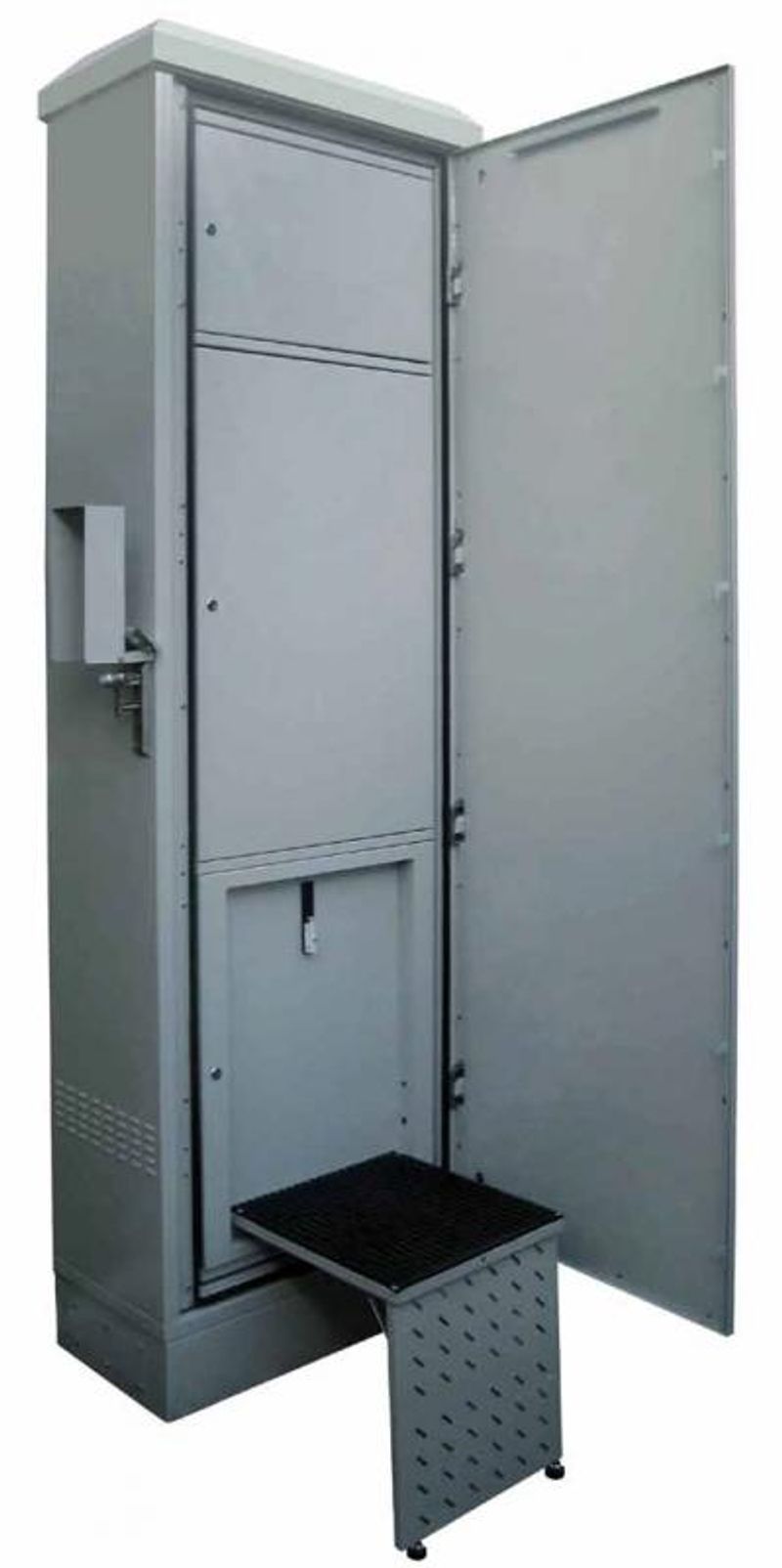

Шкаф оснащен внутренней дверью с откидной панелью - для защиты от атмосферных осадков во время проведения работ. Для удобства обслуживания оборудования, установленного в верхней части шкафа (от 46U), предусмотрена откидная ступенька с регулируемыми по высоте опорами (ножками).
Все элементы корпуса выполнены с уплотнением, предохраняющим корпус от потери тепла и обеспечивающие защиту от попадания воды во внутренний объем.
Ввод кабеля в шкаф предусмотрен снизу (из цоколя) через герметичные кабельные зажимы в основании.
Конструктивные особенности

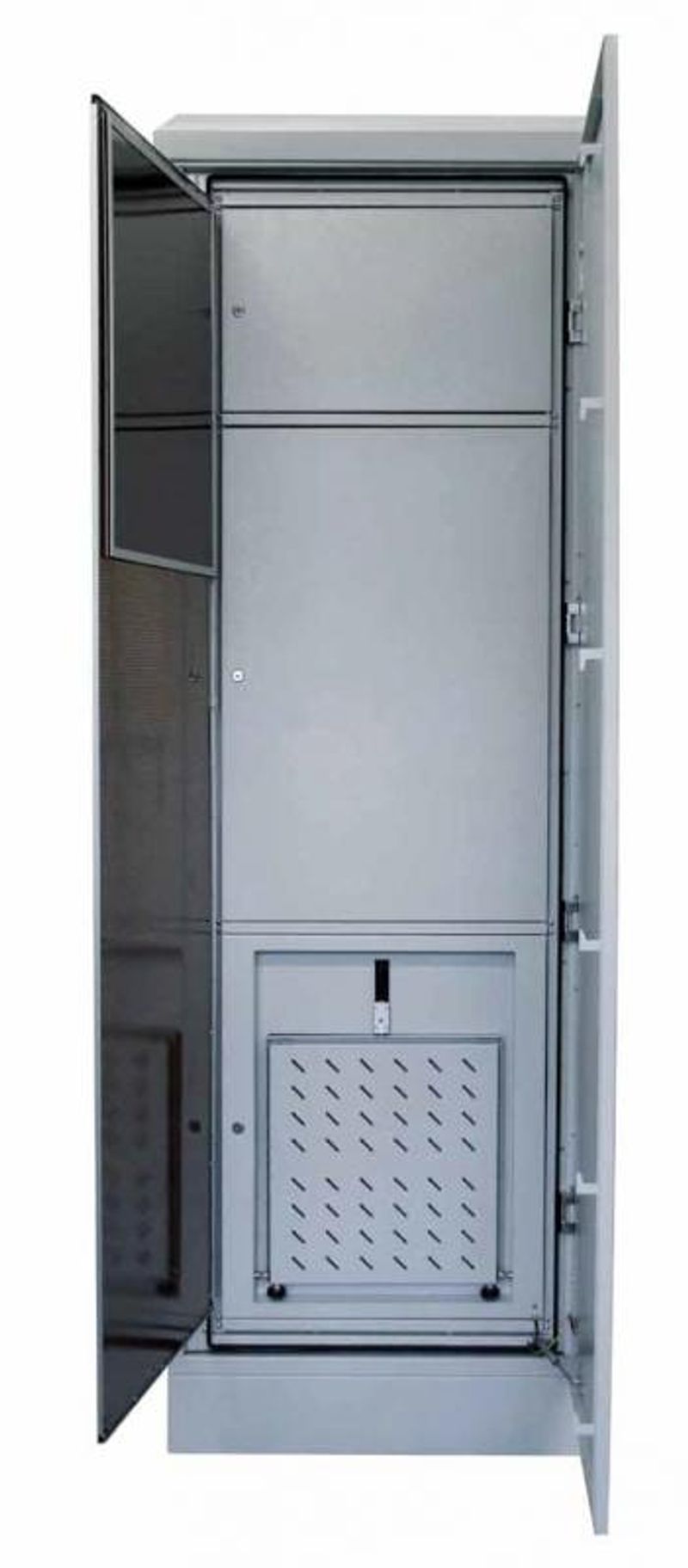

- Серия 650\22-48U Для установки на фундаменте шкаф комплектуется цоколем высотой 150мм. Шкаф на всю высоту (2137,5мм) оснащен 2-мя парами монтажных направляющих под оборудование стандарта 23”. Для установки оборудования стандарта 19” или МЕР (21”) дополнительно поставляются переходные планки. Максимальный размер устанавливаемого оборудования по глубине - 350мм, в нижней части (16U) - 290мм. Организован раздельный доступ к установленному оборудованию за счет внутренних дверей (8U+20U+8U). В нижней части шкафа расположены 2 усиленные полки (нагрузкой Р=150кг, 8U+8U).
Вентиляция и контроль климата. В шкафах предусмотрена установка систем охлаждения, вентиляции и обогрева, а также необходимых для управления тепловым режимом шкафа датчиков, термостатов, органов управления.
Кабельные вводы. Ввод кабеля в шкаф предусмотрен снизу (из цоколя), по боковым сторонам, через герметичные кабельные зажимы в основании. Расположение, количество и размер кабельных вводов согласовывается при заказе.
Заземление. Элементы корпуса заземлены между собой гибкими заземляющими переходниками (желто-зеленый провод ПВ-4), имеется место (втулка М8) для подключения общей шины заземления.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия
Спецификация
Характеристики шкафа
- серия - 650\22
- условная этажность - 48U
- габариты шкафа (без крыши) (ШхВхГ) - 800х2405х470 мм
- габариты шкафа (с крышей) (ШхВхГ) - 826х2490х582 мм
- масса (без доп. комплекта) - не более 260,0 кг
Базовая комплектация
| Цоколь | 1 шт. |
|---|---|
| Корпус шкафа (общий отсек) | 1 шт. |
| Рама вертикальная (конструкция с боковыми стенками, утеплителем и облицовочной панелью) | 1 шт. |
| Стенка задняя (с утеплителем и облицовочной панелью) | 1 шт. |
| Дверь внешняя (с утеплителем и облицовочной панелью) | 1 шт. |
| Навес для защиты от атмосферных осадков | 1 шт. |
| Дверца внутренняя (с утеплителем, облицовочной панелью) | 3 шт. (8U,20U, 16U) |
| Основание (с утеплителем и облицовочной панелью) | 1 шт. |
| Рама верхняя (с утеплителем и облицовочной панелью) | 1 шт. |
| Направляющая | 4 шт. 48U (23”) |
| Планка переходная с 23” на 19” (для фронтального крепления оборудования) | 6 шт. |
| Органайзер (кабельный держатель) | 16 шт. |
| Полка усиленная | 2 шт (23”) |
| Крыша (с отливами) | 1 шт. |
| Короб для холодильника | 1 шт. |
| Комплект заземления | 1 компл. |
