Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в антивандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными ребрами жесткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.

Цоколь  предназначен для установки шкафа на фундамент, ввода кабеля, укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счет съемных заглушек.

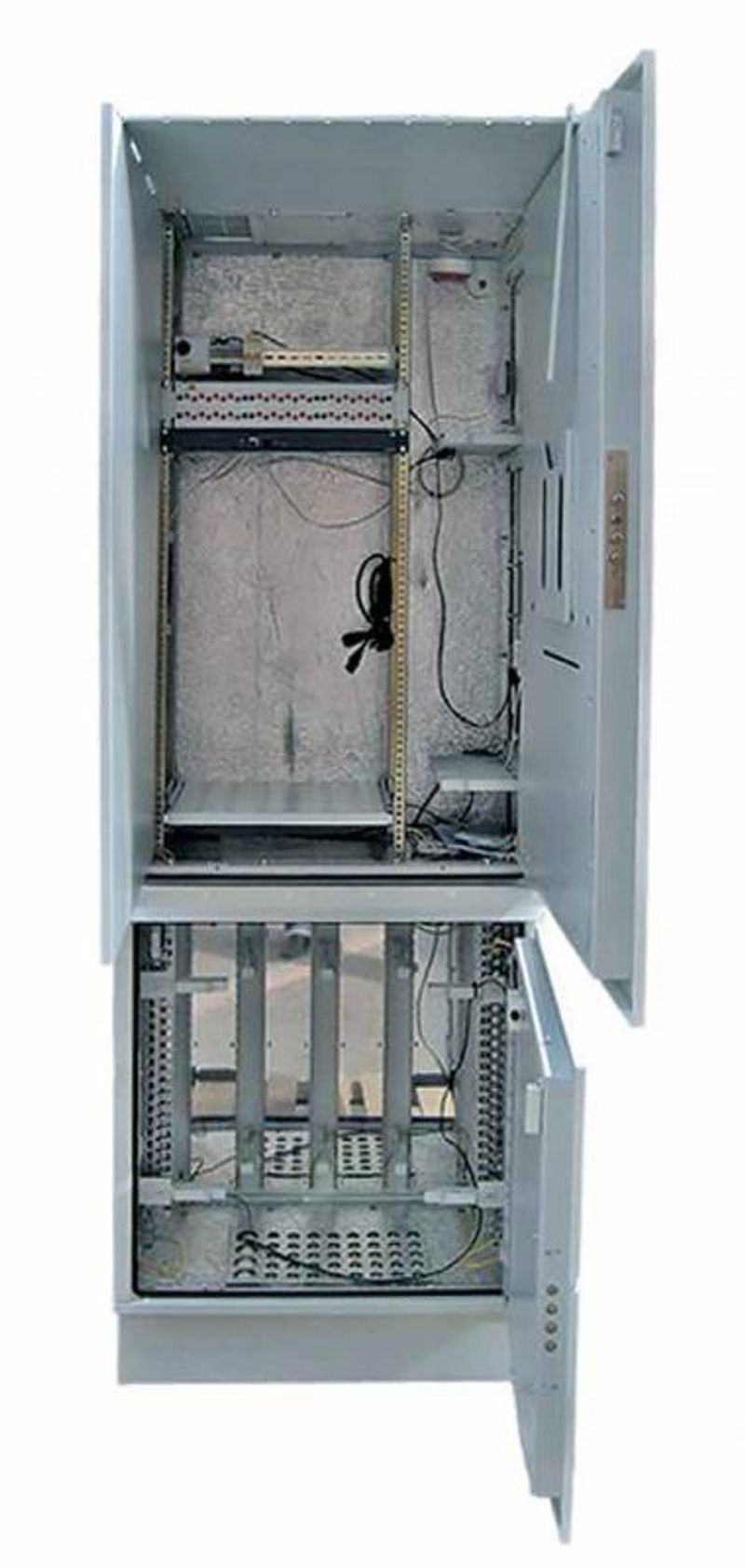

Шкаф состоит из 2-х отсеков, соединенных между собой.

Отсек Телекоммуникационный предназначен для размещения пассивного и активного телекоммуникационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19”, максимальный размер устанавливаемого оборудования по глубине - 350 мм.

Отсек Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSА+ или LSA РROFIL (общей емкостью 1620 пар), для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа. По согласованию с заказчиком отсек может быть переоборудован под размещение аккумуляторных батарей.

Двери. Каждый отсек шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 – ГОСТ 5089-2003., с индивидуальным ключом.

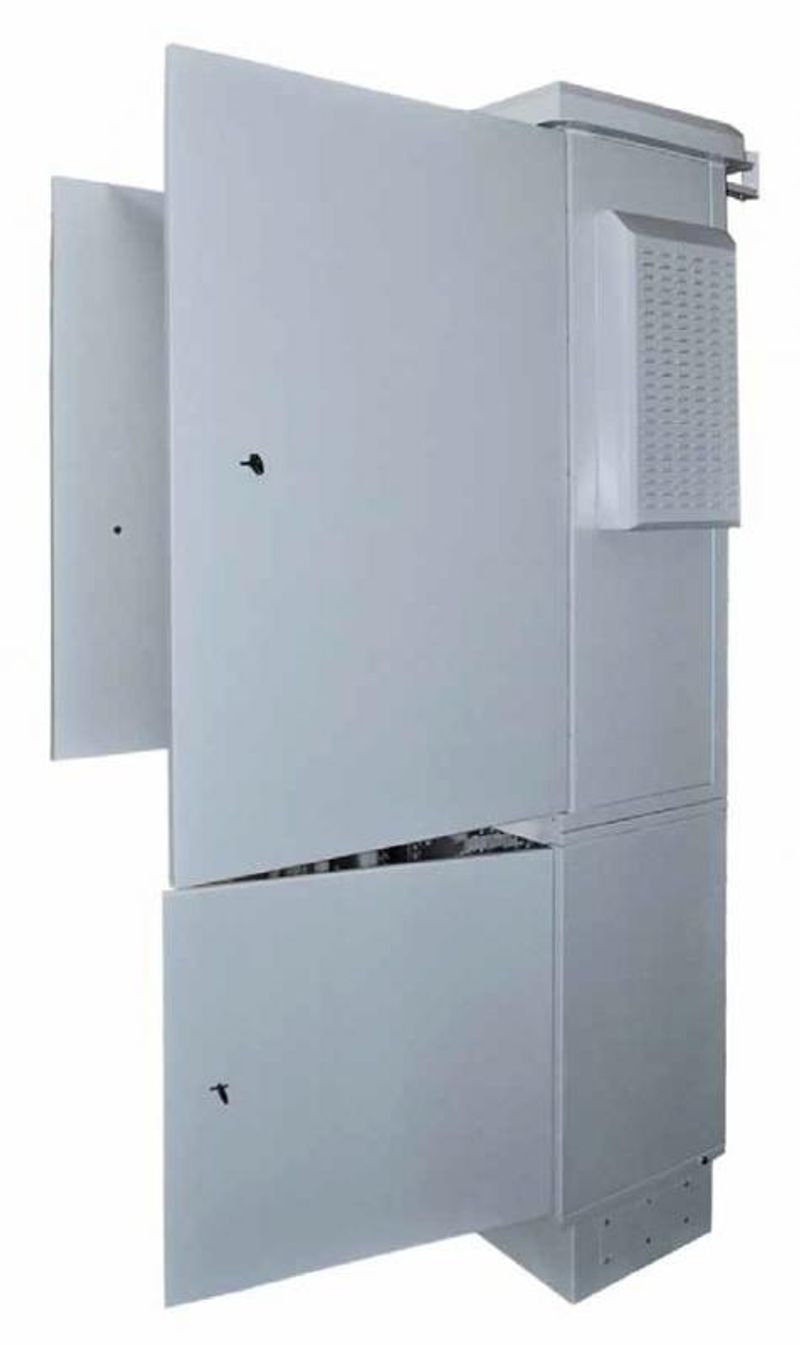

Внешние стенки шкафа. обеспечивают шкафу дополнительную антивандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.

Крыша шкафа выполнена с отливами по четырем сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.

Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В шкафу предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления.

Кабельные вводы. Ввод кабеля в отсек электрооборудования, телекоммуникационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.

В шкафу 650\20 (650\21) имеется “люк” для аварийного ввода питания.

Заземление. Наличие заземляющих элементов на всех металлических частях шкафа.Предусмотрена возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.

Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.

Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).

Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.

Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).

* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия

Характеристики шкафа

• серия - 650\20, 650\21
• условная этажность - 27U
• габариты шкафа (без внешних стенок) (ШхВхГ) - 800х2210х470 мм
• габариты шкафа (по крыше с установленным холодильником) (ШхВхГ) - 912х2270х582 мм
• масса (без доп. комплекта) - не более 256,0 кг
• 650\20 - без холодильника
• 650\21 установка холодильника - на боковой стенке
