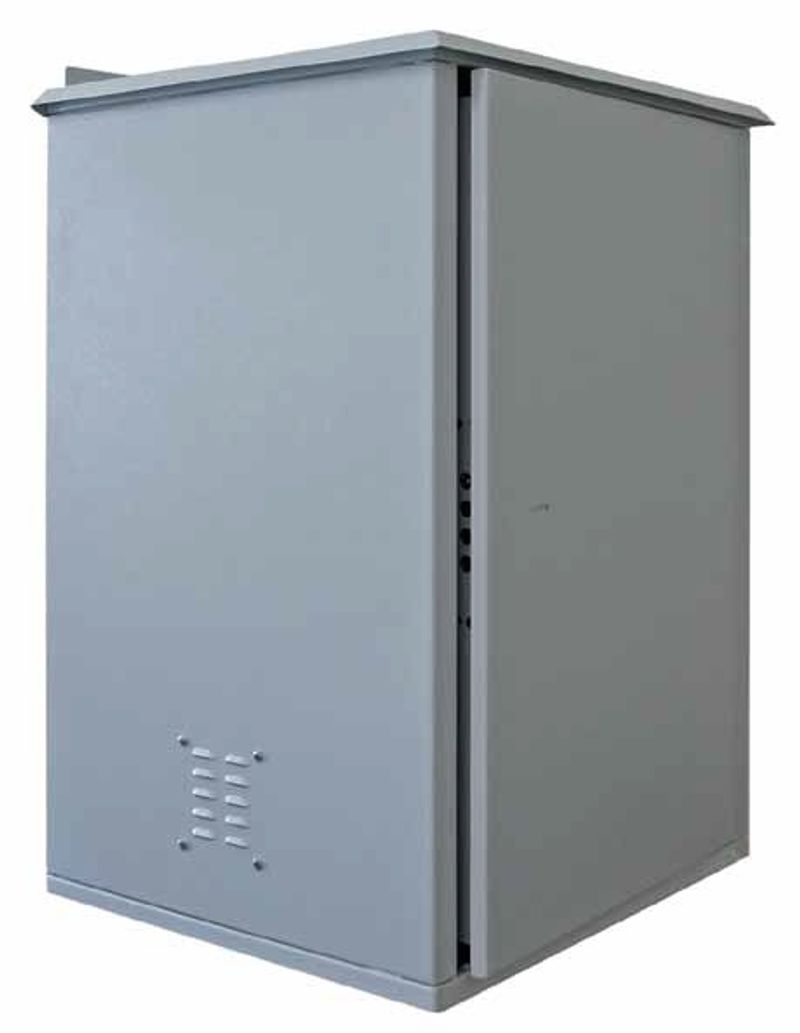

Шкаф-термобокс Серия 650\13К, 650\14К *
Настенный уличный антивандальный шкаф-термобокс с возможностью крепления к мачте (опоре).
Конструкция шкафа. Шкаф выполнен в антивандальном исполнении, с возможностью разбора только изнутри. Шкаф состоит из неразборного корпуса, основания, верхней крыши с отливами, и передней двери. Все узлы выполнены из стали толщиной 2 мм, с дополнительными ребрами жесткости. В шкафу предусмотрена установка систем обогрева и вентиляции и необходимых для управления тепловым режимом датчиков и термостатов. Для защиты аппаратуры от температурных колебаний внутренние поверхности отсека имеют термоизоляционный слой. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19”.
Конструктивные особенности
- Серия 650\13К, 650\14К - настенный шкаф, с наружным креплением к стене. Для монтажа вдоль задней стенки корпуса (сверху и снизу) шкафа привариваются кронштейны с крепежными отверстиями. Наличие кронштейнов позволяет выполнить крепление шкафа на мачте (опоре).
- Размещение аппаратуры на монтажных направляющих стандарта 19”.
Внешняя крыша шкафа. Крыша выполнена с отливами для надежной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Дверь двухслойная с внутренней петлей сейфового исполнения, снабжена замком трёхточечного запирания с ригелями. Замок исполнения класса защиты 4 – ГОСТ 5089-2003.
Внешняя крыша шкафа. Крыша выполнена с отливами для надежной защиты шкафа от атмосферных осадков. Крепление крыши изнутри шкафа.
Кабельные вводы. Ввод кабеля в шкаф осуществляется через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Расположение, размер и количество кабельных вводов согласовывается при заказе.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа позволяет соединить комплектом заземления все токопроводящие детали конструкции. Предусмотрена точка подключения внешнего заземления шкафа.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице. Цвет шкафа: RAL 7035 (светло-серый).
Поставка осуществляется в собранном виде.
* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия
Спецификация
Характеристики шкафов
| Исполнение | Габариты (ШхВхГ),мм | Масса, кг | Базовое исполнение кабельных вводови вентиляции |
|---|---|---|---|
| Внешние | Внутренние | ||
| 650\13К-9U | 600х476х549 | 450х397х410 | 57,0 |
| 650\13К-12U | 600х610х549 | 450х530,5х410 | 64,5 |
| 650\13К-15U | 600х742х549 | 450х664х410 | 72,5 |
| 650\13К-16U | 600х787х549 | 450х708,5х410 | 74,7 |
| 650\13К-18U | 600х876х549 | 450х797,5х410 | 80,0 |
| 650\14К-9U | 600х476х650 | 450х397х515 | 65,2 |
| 650\14К-12U | 600х610х650 | 450х530,5х515 | 72,0 |
| 650\14К-15U | 600х742х650 | 450х664х515 | 78,0 |
Базовая комплектация
| Корпус цельногнутый | 1 шт. |
|---|---|
| Основание | 1 шт. |
| Крышка | 1 шт. |
| Дверь с замком | 1 шт. |
| Направляющая 19” | 4 шт. |
| Крыша с отливами | 1 шт. |
| Комплект заземления | 1 компл. |
| Кабельные зажимы (гермовводы) | Количество определяется при размещении заказа |
| Заглушка вентиляторного окна(по количеству установочных мест под осевые вентиляторы) | Количество определяется при размещении заказа |
