Шкаф-термобокс Серия 650\08, 650\09, 650\11 *

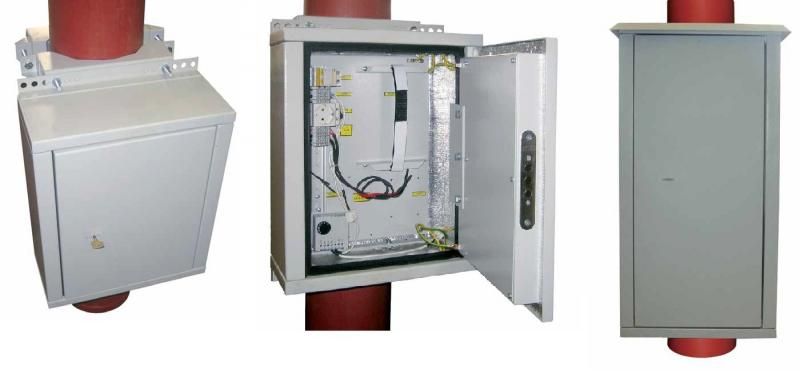

Мачтовые шкафы-термобоксы, крепление оборудования в шкафу на монтажную панель.
Конструкция. Шкафы разработаны для установки на улице, крепления на матах, опорах, столбах. Конструкция шкафа обеспечивает надежную защиту от климатических воздействий и механической защиты установленного в нем оборудования. Для защиты от температурных колебаний шкаф изнутри обшит термоизоляционным материалом. Для уменьшения массы шкафов все детали выполнены из стали толщиной 1мм, за исключением несущих элементов.В шкафах предусмотрена установка датчика контроля доступа, систем обогрева и вентиляции.
Шкафы крепятся на стене с помощью клиновых анкеров М12х93, либо на мачтах диаметром 160–220 мм при помощи специальных комплектов крепления.
Особенность серии. Крепления оборудования в шафах серий 650\08,650\09, 650\11, 650\11-02 осуществляется на монтажную панель. Панель установлена на заднюю стенку корпуса. Исполнение панели (крепежные отверстия, установочные места под оборудование) - по согласованию с заказчиком.
Двери. Дверь двухслойная с внутренней петлей сейфового исполнения, снабжена сувальдным замком исполнения класса защиты 4 – ГОСТ 5089-2003. Двухходовый засов основного механизма запирания выполнен в виде трех стальных стержней диаметром 12 мм. Величина вылета засова – 21мм. Угол открывания двери 90°.
Крышка выполнена с отливами по трем сторонам для надежной защиты шкафа от атмосферных осадков.
Кабельные вводы. Ввод кабеля в шкаф осуществляется, через гермовводы (кабельные зажимы с проходными отверстиями под кабель) в основании. Расположение, размер и количество кабельных вводов согласовывается при заказе.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа. На основании шкафа предусмотрена точка подключения внешнего заземления, М8х20.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96)
Покрытие. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.
Условия эксплуатации в диапазоне температур окружающей среды (-40…+50°С).
Поставка осуществляется в собранном виде.
* Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие потребительские свойства изделия
Спецификация
Характеристики шкафов
| Исполнение | Габариты (ШхВхГ),мм | Масса, кг | Базовое исполнение кабельных вводови вентиляции |
|---|---|---|---|
| Внешние | Внутренние | ||
| 650\08 | 400х470х176 | 300х390х96,5 | 17,0 |
| 650\09 | 400х760х176 | 300х695х96,5 | 25,5 |
| 650\11 | 400х474х276 | 300х390х196,5 | 17,5 |
| 650\11-02 | 400х555х276 | 300х487,5х196,5 | 25,0 |
Базовая комплектация
| Корпус цельногнутый | 1 шт. |
|---|---|
| Основание | 1 шт. |
| Крышка | 1 шт. |
| Крыша с отливами | 1 шт. |
| Дверь с замком | 1 шт. |
| Панель монтажная | 1 шт. |
| Комплект заземления | 1 компл. |
| Кабельные зажимы (гермовводы) | Количество определяется при размещении заказа |
