Серия 622 (570х805)

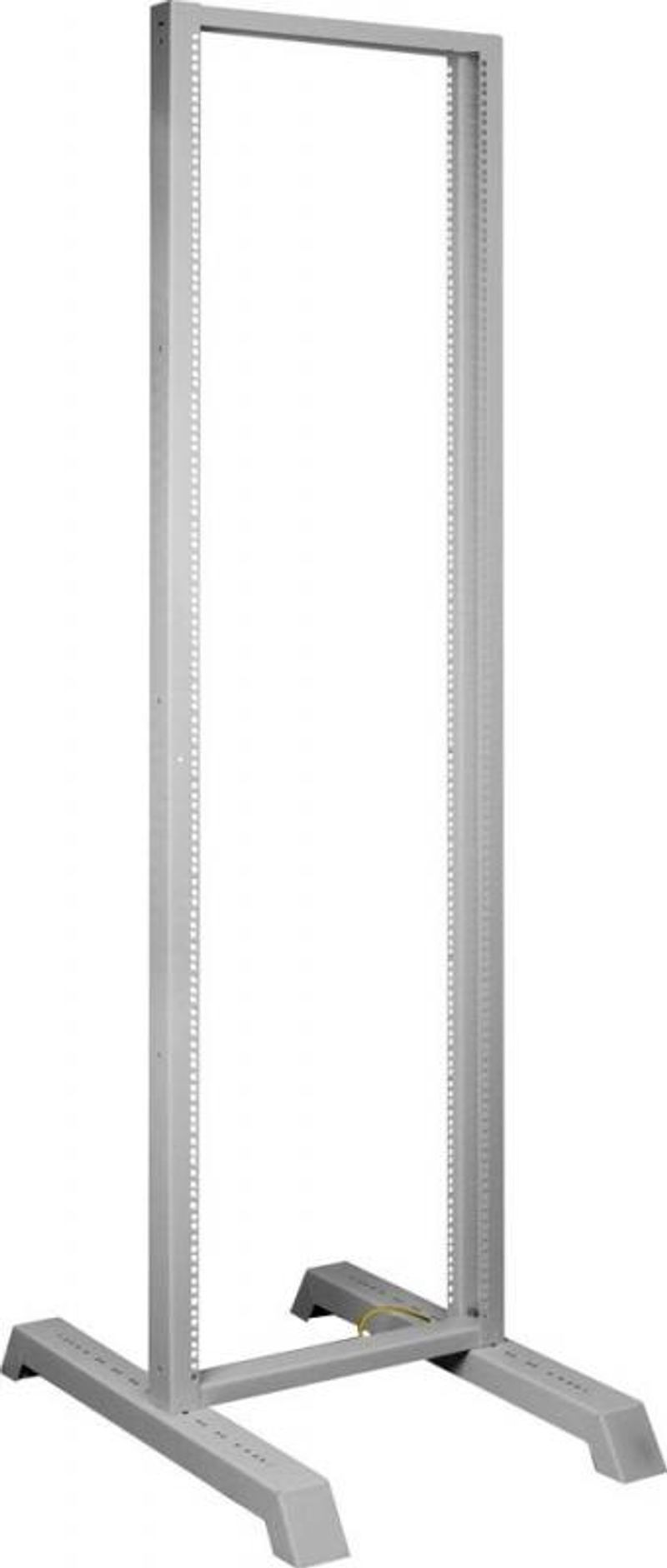

Напольная 19” монтажная одно\двухрамная стойка, высотой 12-53U.
Стойки предназначены для монтажа 19” телекоммуникационного оборудования.

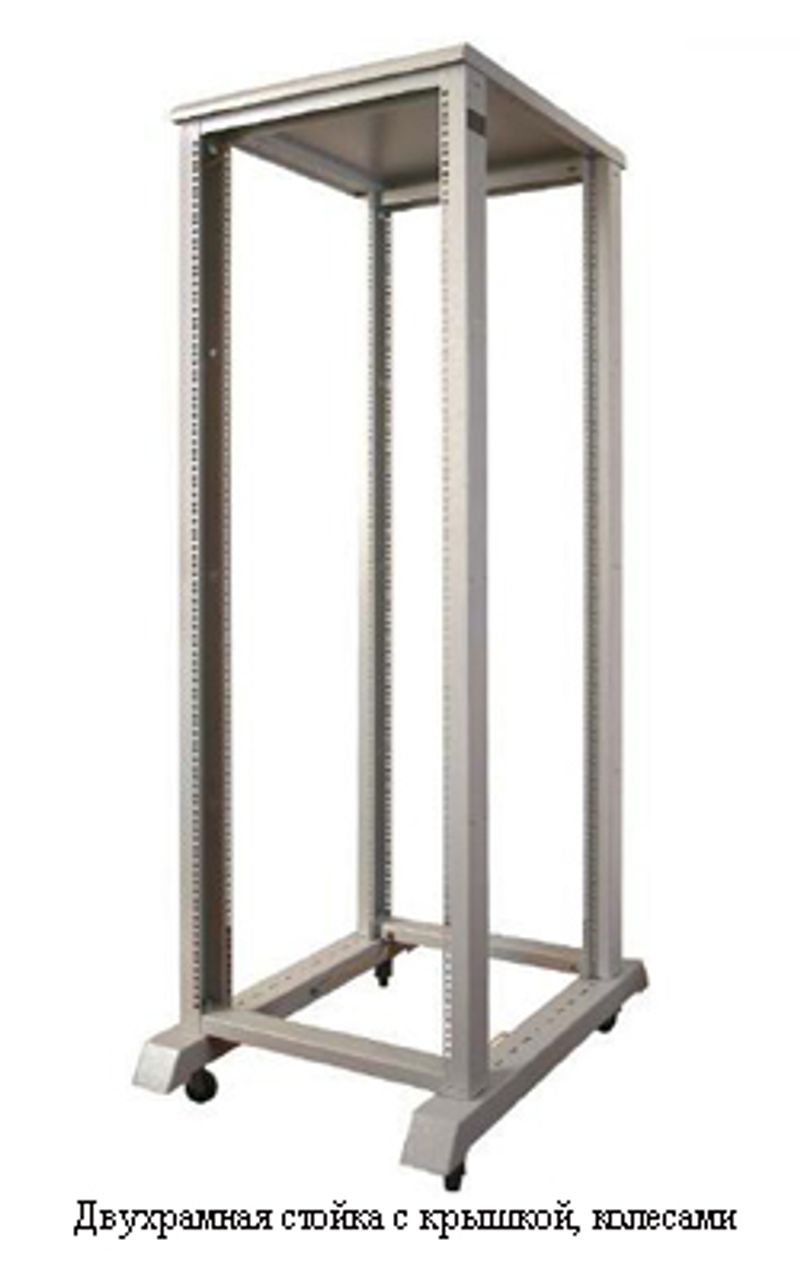

Конструкция. Стойка обладает повышенной прочностью за счет сварных рам, обеспечивающих высокую жесткость и несущую способность. Установка второй 19” монтажной рамы позволяет, помимо стандартного 19” оборудования и консольных полок, устанавливать полки с 4-х точечным креплением как простые, так и усиленные (для тяжелого оборудования). Возможна регулировка расстояния между рамами по глубине за счет 2-х перфорированных опор, шаг 50 мм (min размер -100мм, max – 550мм). Для придания жесткости конструкции из двух рам - верхняя часть скрепляется крышкой.
Опоры и колеса. Поворотные колеса предназначены для удобства транспортировки стойки. Только для перемещения ненагруженной стойки. Винтовые опоры предназначены для компенсации неровностей пола. Установка опор исключает установку колес и наоборот.
Заземление. Наличие заземляющих элементов на всех металлических частях стойки. Возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения общего заземления стойки.
Допустимая распределенная нагрузка на однорамную стойку - 250кг, на двухрамную стойку – 650кг.
Цвет RAL 7035 (светло-серый)
Поставка в разобранном виде.
Спецификация
Характеристики стоек:
| Обозначение | Этажность U(1.75”)19” стандарт | Габариты стойки, мм | Масса, кг |
|---|---|---|---|
| Ширина | Глубина | Высота | |
| 622-12U | 12 | 570 | 805 |
| 622-15U | 15 | 570 | 805 |
| 622-18U | 18 | 570 | 805 |
| 622-24U | 24 | 570 | 805 |
| 622-33U | 33 | 570 | 805 |
| 622-37U | 37 | 570 | 805 |
| 622-40U | 40 | 570 | 805 |
| 622-42U | 42 | 570 | 805 |
| 622-44U | 44 | 570 | 805 |
| 622-45U | 45 | 570 | 805 |
| 622-47U | 47 | 570 | 805 |
| 622-53U | 53 | 570 | 805 |
Комплектация
Базовая комплектация
| Рама 19” | 1 шт. |
|---|---|
| Опора | 2 шт. |
Дополнительная комплектация
| Дополнительная рама | 1 шт. | |
|---|---|---|
| Крыша | 1 шт. | |
| Комплект заземления | Арт.111\54-02 | 1 комплект |
| Опора винтовая | Арт.111\51 | 1 комплект |
| Колеса | Арт.111\52 | 1 комплект |
Таблица для заказа дополнительных рам и крышек
| Номер для заказа | Этажность U(1.75”) | Обозначение |
|---|---|---|
| 622\01-12 | 12 | Дополнительная рама 19” |
| 622\01-15 | 15 | Дополнительная рама 19” |
| 622\01-18 | 18 | Дополнительная рама 19” |
| 622\01-24 | 24 | Дополнительная рама 19” |
| 622\01-33 | 33 | Дополнительная рама 19” |
| 622\01-37 | 37 | Дополнительная рама 19” |
| 622\01-40 | 40 | Дополнительная рама 19” |
| 622\01-42 | 42 | Дополнительная рама 19” |
| 622\01-44 | 44 | Дополнительная рама 19” |
| 622\01-47 | 47 | Дополнительная рама 19” |
| 622\01-53 | 53 | Дополнительная рама 19” |
| 622\01-54 | 54 | Дополнительная рама 19” |
| 622\02 | Крышка для двух рам(для придания жесткости конструкции) | |
| 622\02 | Крышка для одной рамы(декоративные функции) |
