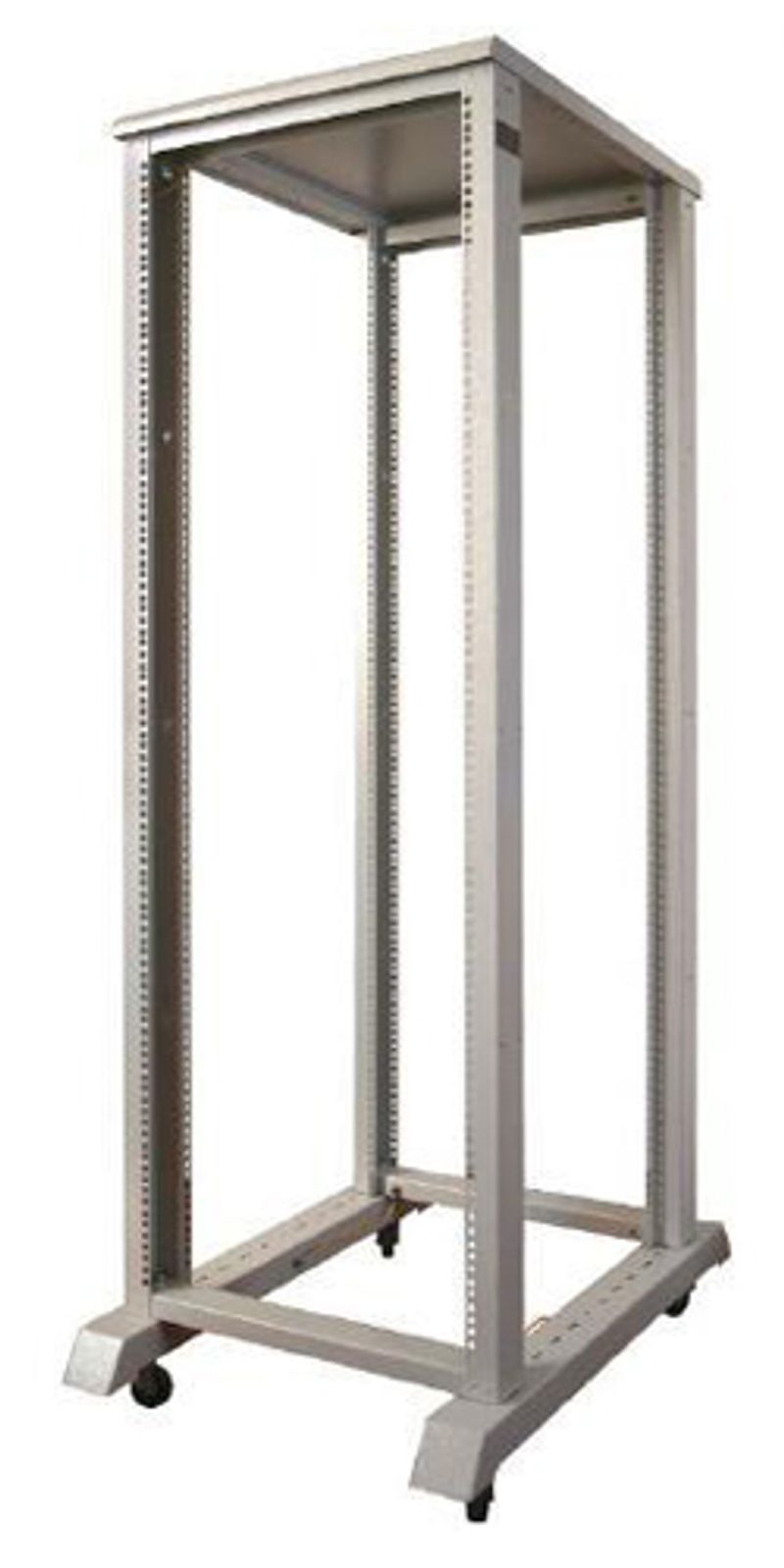

Серия 618 (586х805)
Открытая, двухрамная, МЕР монтажная стойка, открытого типа.
Стойка предназначены для установки МЕР оборудования.
Конструкция. Конструкция рам разборная. Ширина оборудования, устанавливаемого в стойку, не должна превышать 500 мм. Крепежные отверстия под крепления оборудования (по ширине) располагаются на расстоянии 515 мм. Возможна регулировка расстояния между рамами по глубине за счет 2-х перфорированных опор, шаг 50мм (min размер -100мм, max – 550мм). Верхняя часть стоек скрепляется крышкой.
Опоры и колеса. Поворотные колеса предназначены для удобства транспортировки стойки.Только для перемещения ненагруженной стойки. Винтовые опоры предназначены для компенсации неровностей пола.Установка опор исключает установку колес и наоборот.
Заземление. Наличие заземляющих элементов на всех металлических частях стойки. Возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании предусмотрены точки подключения общего заземления стойки.
Допустимая распределенная нагрузка 650 кг.
Цвет RAL 7035 (светло-серый)
Поставка в разобранном виде
Спецификация
Характеристики стоек:
| Обозначение | Ширина основания, мм | Глубина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| 618 | 586 | 805 | 1655 | 31,4 |
| 618-01 | 586 | 805 | 2005 | 36,8 |
| 618-02 | 586 | 805 | 2105 | 38,5 |
| 618-03 | 586 | 805 | 2150 | 39,5 |
| 618-04 | 586 | 805 | 2250 | 40,6 |
| 618-05 | 586 | 805 | 2400 | 42,5 |
| 618-06 | 586 | 805 | 2600 | 47,7 |
Комплектация
Базовая комплектация
| Вертикальная рама | 2 шт. |
|---|---|
| Опора | 2 шт. |
| Крышка | 1 шт. |
Дополнительная комплектация
| Комплект заземления | Арт.111\54-03 | 1 комплект |
|---|---|---|
| Опора винтовая | Арт.111\51 | 1 комплект |
| Колеса | Арт.111\52 | 1 комплект |
